雙金屬片式疏水閥總體結構設計介紹

S47H-100型雙金屬片式疏水閥屬于熱靜力型蒸汽疏水閥，該閥利用熱雙金屬元件的熱敏特性依靠介質的溫度變化使雙金屬元件產生彎曲變形從而產生熱推力該推力與介質對閥芯的作用力方向相反利用其差值的大小控制密封元件的開啟和關閉(圖一)，實現自動排水阻汽的目的。

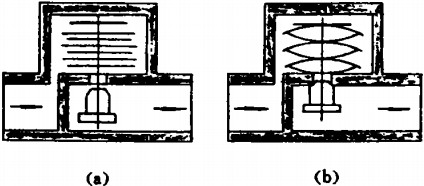

圖1雙金屬片式疏水閥工作原理

(1)開啟狀態                                                       (2)關閉狀態

雙金屬片式疏水閥的工作壓力工作壓差小于等于6.4MPa，工作溫度小于等于300℃。允許溫度450℃。該閥在不同的排水過冷度下具有不同的排水量圖2，它既有熱靜力型疏水閥的性能又具有工作中無蒸汽漏損和排空性能好的特點，工作平穩， 動作可靠，噪聲小，使用壽命長。閥蓋頂端的調節機構 可以調整控制元件的間隙量，以調節凝結水的排放溫度，因此適用于多種工況條件。

由殼體和 動作執行機構兩大部分組成其動作執行機構組件由熱雙金屬元件閥芯和閥座等零件組 成，此外閥芯為反向安裝兼有止回作用。閥內設有過濾網可以防止污物進入密封裝置而影響密封性能，該閥總體結構緊湊。加工方便，易于使用和維修，如殼體泄漏或開關閥門動作失靈，可單獨更換殼體或溫度調節器。因而提高了壽命降低 了成本。
