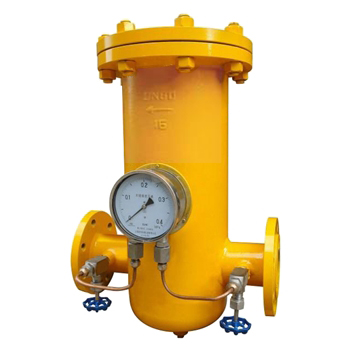

T型過濾器

T型過濾器外觀結構模擬字母T的形態，安裝在管線中主要通過三通殼體內置濾網攔截液體或氣體物料中的固體雜質，從而確保系統正常運行，其按類型分為正折流式、反折流式和直流式三種。

T型過濾器工作原理

當流體從入口流入，流經濾筒包覆的濾網時，其中大于網孔的固體顆粒被截留，而清潔的流體則從出口流出進入下游流程，隨著雜質積累，需定期打開排污口，拆開盲板，抽出濾網進行清理。

T型過濾器技術參數

1.公稱通徑：DN15~DN600或NPS?~NPS24（可定制）

2.公稱壓力：PN10~PN420或Class150~Class2500

3.過濾精度：2目~600目（可定制）

4.設計標準：SH/T 3411-2017、HG/T 21637-2021、GB/T 14382-2008

T型過濾器主要零件

①殼體與盲板：主體承壓部件，材質有碳鋼、低合金鋼、不銹鋼等；

②濾網支撐座：一般為環形，焊接在三通殼體內部，起固定濾芯的作用；

③濾筒濾網：核心部件，通常由不銹鋼或其他耐腐蝕材料制成，用于捕捉雜質；

④排污螺塞：設置在法蘭蓋上，便于清洗或更換濾網時排放殘液、殘渣或放空。

T型過濾器選用原則

1.結構型式：直管段部位宜安裝直流式，而在有90°流向變化處宜安裝正、反折流式；

2.主體材質：根據工況條件選擇，通常應與相連的管道材料一致或相當；

3.連接方式：為保證管網系統的嚴密性，可選用承插焊或對焊連接，若考慮更換方便，則可選用螺紋或法蘭連接；

4.濾網目數：應考慮能滿足工藝過程的需要或對泵、壓縮機等流體輸送機械能起到保護作用的目的。
