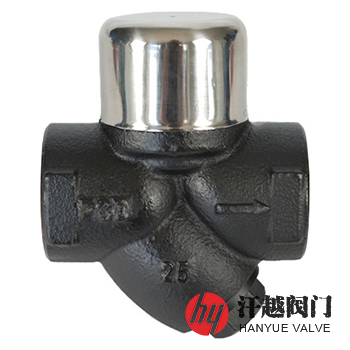

CS19H圓盤熱動力式蒸汽疏水閥產品概述

CS69H、CS19H圓盤熱動力式蒸汽疏水閥是一種依靠蒸汽和凝結水通過閥孔時的流速和體積變化的不同熱力學性質，使閥片上下產生不同壓差，驅動閥片開關閥座孔，從而達到阻汽排水目的的Y型熱動力型蒸汽疏水閥，其開始通汽時，空氣和凝結水流入閥內，通過凝結水入口將閥片往上推，從凝結水出口排出凝結水和初始進入疏水閥的空氣，然后，蒸汽進入疏水閥，由于蒸汽從閥片下面流過的速度比凝結水流過的速度大得多，根據伯努里定理，閥片下面的壓力降低，在閥片上的變壓室內蒸汽壓力作用下，使疏水閥關閉，閥關閉后，來自蒸汽管道的凝結水逐漸聚積在閥片下方，變壓室內的壓力也會因閥蓋向大氣散熱，而漸漸降低，最終入口凝結水依靠自身壓力推動閥片抬起，將關閉后閥片下方產生的凝結水從凝結水出口排除，蒸汽疏水閥開閥，在重復上述關閥開閥過程的同時，僅把產生的凝結水排除出去，達到阻汽排水的效果，從而發揮了蒸汽疏水閥的節能作用。

CS19H圓盤熱動力式蒸汽疏水閥部件材料

序號	部件名稱	材料名稱
1	保溫罩	A240 304	A240 304	A240 304	A240 304	A240 304
2	閥體	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
3	閥蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
4	閥座	A276 420	A276 420	A276 304	A276 316	A276 316L
5	閥片	A276 420	A276 420	A276 304	A276 316	A276 316L
6	過濾網	A240 304	A240 304	A240 304	A240 316	A240 316L
7	底蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M

CS19H圓盤熱動力式蒸汽疏水閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
工作壓差(MPa)	≥0.05
設計制造	GB/T 22654-2008 蒸汽疏水閥技術條件
結構長度	GB/T 12250-2005 蒸汽疏水閥術語、標志、結構長度
螺紋標準	GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
焊接端部	承插焊按JB/T 7746或ASME B16.11，對焊按GB/T 12224或ASME B16.25等
檢驗驗收	GB/T 12251-2005 蒸汽疏水閥試驗方法

CS19H圓盤熱動力式蒸汽疏水閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸(mm)				參考重量 KG
公稱壓力 PN	公稱通徑 DN	A	B	C	D	參考重量 KG
16 ~ 25 (Class150)20	15	90	53	110	50	1.10
	20	90	53	112	52	1.25
	25	90	53	118	56	2.00
	32	130	77	160	81	2.80
	40	130	77	160	81	3.50
	50	150	80	195	95	5.00

CS19H圓盤熱動力式蒸汽疏水閥排水量

公稱通徑 DN	工作壓差(△P).kg/cm2
公稱通徑 DN	0.5	1	3	6	9	12	15	18	21	24	30	35	40
15	140	170	250	330	400	490	500	580	600	690	720	800	820
20	140	170	250	330	400	490	500	580	600	690	720	800	820
25	190	225	345	480	590	700	750	810	900	990	1100	1300	1390
32	290	350	500	700	830	995	1200	1290	1310	1520	1750	1800	1995
40	290	350	500	700	830	995	1200	1290	1310	1520	1750	1800	1995
50	290	350	500	700	830	995	1200	1290	1310	1520	1750	1800	1995

注：1、壓差是指疏水閥入口端與出口端的壓力差；2、排量是指蒸汽凝結水在單位小時內連續排放的量。

CS19H圓盤熱動力式蒸汽疏水閥結構圖

CS19H圓盤熱動力式疏水閥結構圖

如果你需訂購我廠熱動力型蒸汽疏水閥產品，咨詢時煩請說明工作壓力、工作壓差、閥體材料、內件材質、公稱尺寸和公稱壓力等，本產品連接方式可采用螺紋或承插焊等。
