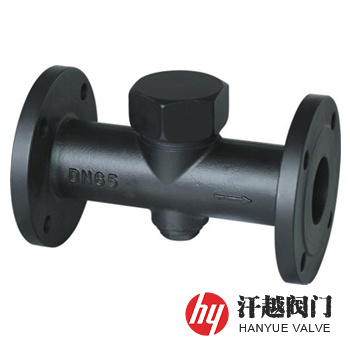

CS49H圓盤式蒸汽疏水閥產品概述

CS49H圓盤式蒸汽疏水閥是由閥體內進口與壓力室之間的壓差變化驅動閥片的啟閉動作，達到阻汽排水功能的Y型熱動力型蒸汽疏水閥，其開始通汽時，空氣和凝結水流入閥內，通過凝結水入口將閥片往上推，從凝結水出口排出凝結水和空氣，然后，蒸汽進入疏水閥，由于蒸汽從閥片下面流過的速度比凝結水流過的速度大得多，根據伯努利定理，閥片下面的壓力降低，在蒸流沖入關閥的瞬間，變壓室內壓力約與入口壓力相等，由于閥片上方全面積承受該壓力，而閥片一方只承受進口孔面積，所以，將閥片向下壓壓力大，因此，關閉閥門，在閥關閉后，進入變壓室的蒸汽向接觸閥蓋外側的空氣散熱，變壓室內的蒸汽漸漸凝結成水，壓力也因此逐漸降低。當變壓室內的壓力降至某一程度后，盡管閥片承受向下壓力的受壓面積大，但總的力此時比閥片下面向上頂?shù)牧π。谑情y片被凝結水沖開，將關閥后積聚在蒸汽疏水閥入口處的凝結水從出口排出，當滯留的凝結水全部排除后，蒸汽流入，因蒸汽的密度比凝結水小得多，且如前面所說，由于蒸汽流速高，使閥片下方的壓力降低，從而關閥，重復上述過程，周而復始循環著。

CS49H圓盤式蒸汽疏水閥部件材料

序號	部件名稱	材料名稱
1	防護蓋	A105	A182 F11	A182 304	A182 316	A182 316L
2	閥體	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
3	閥蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
4	閥座	A276 420	A276 420	A276 304	A276 316	A276 316L
5	閥片	A276 420	A276 420	A276 304	A276 316	A276 316L
6	過濾網	A240 304	A240 304	A240 304	A240 316	A240 316L
7	底蓋	A105	A182 F11	A182 304	A182 316	A182 316L

CS49H圓盤式蒸汽疏水閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
工作壓差(MPa)	≥0.05
設計制造	GB/T 22654-2008 蒸汽疏水閥技術條件
結構長度	GB/T 12250-2005 蒸汽疏水閥術語、標志、結構長度
法蘭標準	JB/T 79、JB/T 82、GB/T 9113、GB/T 9115、HG/T 20592、HG/T 20615、ASME B16.5等
檢驗試驗	GB/T 12251-2005 蒸汽疏水閥試驗方法

CS49H圓盤式蒸汽疏水閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸				參考重量 KG
公稱壓力 PN	公稱通徑 DN	L	H1	H2	W	參考重量 KG
16 ~ 25 (Class150)20	15	150	60	45	53	3.0
	20	150	60	45	53	3.0
	25	160	60	45	53	3.3
	32	230	75	45	70	9.5
	40	230	75	45	70	9.5
	50	230	75	45	70	9.5
	65	270	107	107	90	18
	80	280	115	115	100	20
	100	320	120	120	120	22

CS49H圓盤式蒸汽疏水閥結構圖

如果你需要的圓盤式蒸汽疏水閥有技術要求，須在訂貨合同中提供以下參數：結構長度、連接方式、公稱尺寸、介質使用溫度、壓力范圍、試驗、檢驗標準及其他要求。
