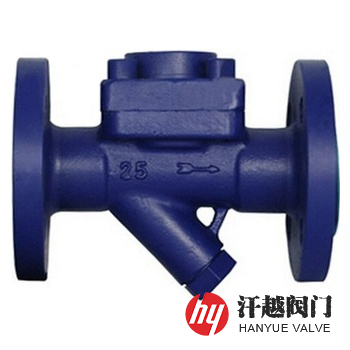

CS46H膜盒式蒸汽疏水閥產品概述
CS46H膜盒式蒸汽疏水閥由閥體內凝結水的壓力與可變形元件內感溫液體與蒸汽壓力之間的不平衡驅動啟閉件的開關動作，從而達到阻汽排水的作用，其主要?jiǎng)幼髟墙饘倌ず校ず袃?nèi)充有一種汽化溫度比水的飽和溫度低的熱敏感液體，裝置剛啟動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態，閥門處于開啟位置，當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥瓣向關閉方向移動，在冷凝水達到飽和溫度之前，蒸汽疏水閥開始關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。該閥的反應特靈敏，不怕凍，體積小，耐過熱，不需人工調整，能排不凝結氣體，任意位置都可安裝，維修方便，在管線上就可以檢查、修理和更換零部件，膜盒堅固，使用時間長，關閥時閥瓣和閥座所受沖擊力小，不易磨損。本產品有開閥溫度低于飽和溫度15℃和30℃兩種可供選擇。
CS46H膜盒式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 膜 盒 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 閥 瓣 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 閥 座 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 過 濾 網 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
7 | 螺 栓 | A193 B7 | A193 B8 | A193 B8 | A193 B8M | A193 B8M |
8 | 螺 母 | A194 2H | A194 8 | A194 8 | A194 8M | A194 8M |
CS46H膜盒式蒸汽疏水閥性能參數
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||

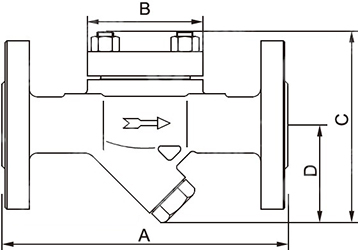

CS46H膜盒式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | 參考重量 KG | |||
A | B | C | D | |||
1.6 | 15 | 150 | 72 | 120 | 58 | 4.9 |
20 | 150 | 72 | 120 | 58 | 4.9 | |
25 | 160 | 72 | 120 | 58 | 4.9 | |
32 | 230 | 95 | 152 | 65 | 13 | |
40 | 230 | 95 | 152 | 65 | 13 | |
50 | 230 | 95 | 152 | 65 | 13 | |
65 | 310 | 150 | 215 | 120 | 24 | |
80 | 310 | 150 | 215 | 120 | 24 | |
100 | 310 | 150 | 215 | 120 | 24 | |
2.5 | 20 | 150 | 120 | 145 | 85 | 4.9 |
25 | 160 | 120 | 145 | 85 | 4.9 | |
32 | 230 | 120 | 145 | 85 | 14 | |
40 | 230 | 120 | 145 | 85 | 14 | |
50 | 230 | 120 | 145 | 85 | 14 | |
CS46H膜盒式蒸汽疏水閥結構圖
膜盒式蒸汽疏水閥為連續排水，正常出廠時本產品的凝結水排放溫度過冷度為15℃~20℃，如有過冷度要求訂貨時注明，其背壓率可達50%(后端管道壓力/蒸汽壓力)，不適合閉式，回收系統，適用于管道、伴熱系統排除凝結水，一般選型時安全系數為2~3倍。
