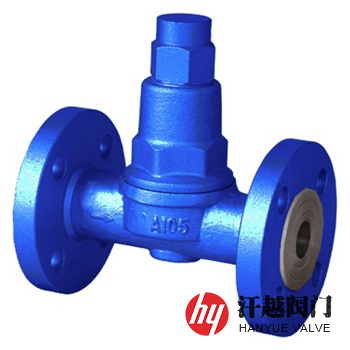

TB6F可調雙金屬片式蒸汽疏水閥產品概述
TB6、TB6W、TB6F可調雙金屬片式蒸汽疏水閥由閥體內凝結水的溫度變化引起雙金屬片變形驅動閥芯的啟閉動作，從而達到排水和阻汽的作用，其凝結水排放溫度可調，能根據蒸汽系統壓力和溫度的不同，可任意調整，控制凝結水排放溫度，使高溫凝結水中的顯熱得到充分利用，節能效果顯著，即可以人為的調整到比飽和溫度低的任何溫度下使閥門打開排水，對各種用熱設備所需的不同溫度，可通過蒸汽疏水閥外部調節螺桿進行調整控制，即使在閥門運行中也可進行，讓用戶使用得心應手，當調節溫度后，排放凝結水的溫度受蒸汽壓力波動的影響較小，故而特適用于經常有蒸汽壓力波動的設備和場合。該閥采用了“自動關閥、自動定心和自動落座閥芯”的關閉系統，無新鮮蒸汽泄漏，連續排水、排空氣性能好。本產品可選擇法蘭、螺紋、承插焊等連接方式，體積小，可任意方位安裝。
TB6F可調雙金屬片式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
2 | 閥 蓋 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
3 | 閥 帽 | A105 | A182 F11 CL.2 | A182 304 | A182 316 | A182 316L |
4 | 螺 桿 | A276 304 | A276 304 | A276 304 | A276 316 | A276 316L |
5 | 雙金屬片 | A182 304 | A182 304 | A182 304 | A182 316 | A182 316L |
6 | 彈 簧 | A276 304 | A276 304 | A276 304 | A276 316 | A276 316L |
7 | 閥 瓣 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
8 | 閥 座 | 17-4PH | 17-4PH | A276 304 | A276 316 | A276 316L |
TB6F可調雙金屬片式蒸汽疏水閥性能參數
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
調整溫度范圍(℃) | 50 ~ 180 | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
連接法蘭 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
焊接端部 | 承插焊按JB/T 7746或ASME B16.11，對焊按GB/T 12224或ASME B16.25等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
TB6F可調雙金屬片式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 法蘭連接結構尺寸 | 螺紋和承插焊連接結構尺寸 | ||||||
L | H | h | W | L | H | h | W | ||
16 ~ 40 (Class150)20 | 15 | 150 | 108 | 25 | 63 | 90 | 108 | 25 | 63 |
20 | 150 | 108 | 25 | 63 | 90 | 108 | 25 | 63 | |
25 | 160 | 108 | 25 | 63 | 95 | 108 | 25 | 63 | |
32 | 230 | 108 | 25 | 63 | — | — | — | — | |
40 | 230 | 108 | 25 | 63 | — | — | — | — | |
50 | 230 | 108 | 25 | 63 | — | — | — | — | |

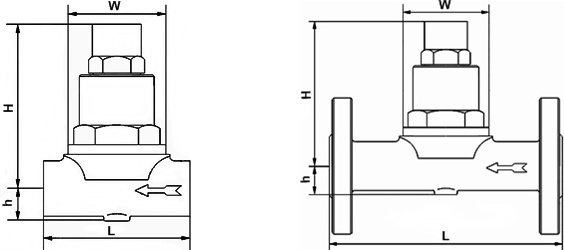

TB6F可調雙金屬片式蒸汽疏水閥結構圖
如果你需要的蒸汽疏水閥工況有要求，須在訂貨合同中寫明具體要求，本產品應安裝在蒸汽管路較低的位置，閥門前裝有過濾器、截止閥，閥門后應裝有止回閥，同時安裝旁路閥和旁通閥。
