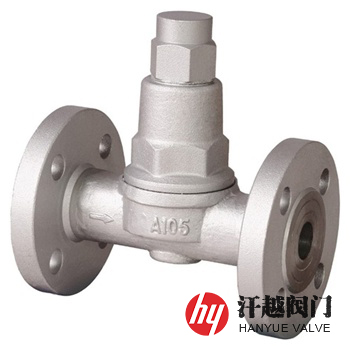

TB11F可調雙金屬片式蒸汽疏水閥產品概述

TB11F可調雙金屬片式蒸汽疏水閥由閥體、閥蓋、雙金屬片、調節組件和SCCV組件等組成，通過雙金屬片感溫元件，隨蒸汽溫度升降受熱變形，推動閥芯開關閥門，從而達到排除凝結水，同時阻止蒸汽泄漏的目的，其常溫下，雙金屬片呈平展?fàn)顟B(tài)，蒸汽疏水閥開啟，低溫凝結水和空氣迅速排放出去，當閥內溫度升高時，閥芯在雙金屬片變形力的作用下向下移動，排水量減小，閥內溫度更高時，雙金屬片變形加劇，迫使閥芯下移關閉流道，閥內溫度降低后，雙金屬片變?yōu)槠秸範顟B(tài)，在彈簧力的作用下，閥芯開啟排水，回到常溫狀態。該閥凝結水排放溫度可調，調節排水溫度時，只需打開調整螺母并順時針轉動調節桿逐漸擰緊，以降低排水溫度，相反，逆時針轉動調節桿以增加排水溫度。本產品端部采用法蘭連接，安裝簡單，可水平、垂直或傾斜等任意角度安裝，特適用于石油、化工、紡織、制造和食品等工業領域蒸汽供熱系統，如暖汽片、清洗設備、蒸煮釜和石油伴熱管線等設備。

TB11F可調雙金屬片式蒸汽疏水閥部件材料

序號	部件名稱	材料名稱
1	閥體	A105	A182 F11 CL.2	A182 304	A182 316	A182 316L
2	閥蓋	A105	A182 F11 CL.2	A182 304	A182 316	A182 316L
3	閥帽	A105	A182 F11 CL.2	A182 304	A182 316	A182 316L
4	螺桿	A276 304	A276 304	A276 304	A276 316	A276 316L
5	雙金屬片	A182 304	A182 304	A182 304	A182 316	A182 316L
6	彈簧	A276 304	A276 304	A276 304	A276 316	A276 316L
7	閥芯	17-4PH	17-4PH	A276 304	A276 316	A276 316L
8	閥座	17-4PH	17-4PH	A276 304	A276 316	A276 316L

TB11F可調雙金屬片式蒸汽疏水閥性能參數

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
調整溫度范圍(℃)	50 ~ 190
設計制造	GB/T 22654-2008 蒸汽疏水閥技術條件
結構長度	GB/T 12250-2005 蒸汽疏水閥術語、標志、結構長度
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等
檢驗試驗	GB/T 12251-2005 蒸汽疏水閥試驗方法

TB11F可調雙金屬片式蒸汽疏水閥外型尺寸

公稱尺寸 PN	公稱通徑 DN	尺寸				參考重量 KG
公稱尺寸 PN	公稱通徑 DN	L	H	h	W	參考重量 KG
16 ~ 40 (Class150)20	15	150	108	25	63	3.2
	20	150	108	25	63	3.2
	25	160	108	25	63	3.9
	32	230	108	25	63	5.6
	40	230	108	25	63	5.6
	50	230	108	25	63	5.6

TB11F可調雙金屬片式蒸汽疏水閥結構圖

如果你需訂購我廠TB11F可調雙金屬片式蒸汽疏水閥產品，咨詢時煩請說明閥門口徑、排水量、壓力(進出口)、口徑等，以便選型或者具體型號，具體詳情請聯系我司銷售技術人員。
