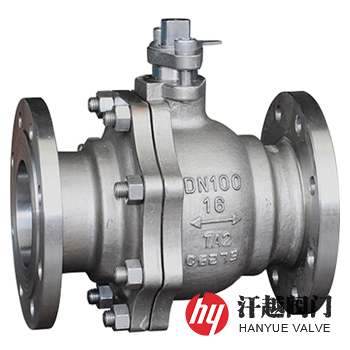

鈦合金球閥產品概述

　　鈦合金球閥是一種閥體、閥桿及球體或閥座等主要零部件采用ZTA1 、ZTA2、TA1、TA2、TA3、TC4等鑄鈦或鈦合金及鈦材質的球閥，該材料具有高度化學活性，對大多數腐蝕性介質呈現出優異的耐蝕性能，原因是鈦和氧有很好的親和力，在接觸于大氣或含氧介質時，其表面立即形成一層堅固而緊密的鈍性氧化薄膜，這種氧化膜很穩定，較難溶解，即使遭到機型損傷，只要存在一定量的氧氣，又會很快生成，所以在許多苛刻工況中能抵抗多種腐蝕介質的侵蝕。

　　鈦合金球閥有軟密封和金屬硬密封兩種，其可用在工業輸送管線中解決銅合金、鋁材、塑料或鉻鎳系不銹鋼球閥難以解決的腐蝕性問題。本產品具有密度低、強度高、密封性能好、耐壓和耐蝕性好等特點，因此被廣泛應用于石油、石化、化工、冶金、電力和航空等行業，特適合安裝在氯堿、純堿、制藥、尿素及相關工業的管路上。

鈦合金球閥部件材料

序號	部件名稱	材料名稱
1	閥體	ZTA1	ZTA2	TA1	TA2	TA3	TC4
2	左閥體	ZTA1	ZTA2	TA1	TA2	TA3	TC4
3	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、鈦合金+表面硬化處理
4	球體	TC4	TC4	TA1	TA2	TA3	TC4
5	閥桿	TC4	TC4	TA1	TA2	TA3	TC4
6	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
7	螺柱	316	316	316	316	316	316
8	螺母	316	316	316	316	316	316

鈦合金球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	7.04	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

鈦合金球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他尺寸，請咨詢汗越閥門技術部！

鈦合金球閥結構圖

如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明公稱尺寸、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式等，本產品材質牌號還可選用ZTA1、ZTA2、ZTA3、ZTC4、ZTA7、ZTA9、ZTA10或Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12及Titanium GrC2、GrC3、GrC5、GrC6、Ti-pd7B、GrC12；Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12及其他等。
