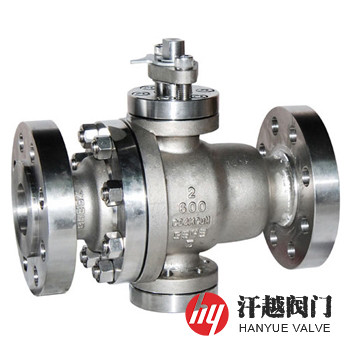

雙相不銹鋼球閥產品概述
雙相不銹鋼球閥是一種閥體、球體和閥桿由雙相鋼ASTM A995 4A(CD3MN)、5A(CE3MN)、6A(CD3MWCuN)、1B(CD4MCuN)等鑄件或ASTM A182 F51、F60、F53、F55、F61等鍛件材料加工而成，用于輸送含Cl?或H?S介質管道的球閥，其所使用的材質由奧氏體相和鐵素體相組成，它在相應程度上兼有兩者的優點，其中奧氏體相的存在，減低了高鉻鐵素體不銹鋼的脆性，防止了晶粒長大傾向，增強了韌性和可焊性，而鐵素體相的存在，則增強了奧氏體不銹鋼的室溫強度，尤其是屈服強度和導熱系數，減少了線膨脹系數和焊接熱裂傾向，同時大大提高了鋼的耐應力腐蝕開裂性能和耐點蝕性。
雙相不銹鋼球閥由于具有很高的機械強度和優良的耐腐蝕性能，所以，它不僅適于在有發生應力腐蝕破裂危險的環境使用，而且也可廣泛應用在如石油、石化、化工、造紙、海水談化及其相關工業領域等。
雙相不銹鋼球閥部件材料
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | A995 Gr.CD4MCuN | A995 Gr.CD3MN | A995 Gr.CE3MN | A995 Gr.CD3MWCuN |
| 2 | 左 閥 體 | A995 Gr.CD4MCuN | A995 Gr.CD3MN | A995 Gr.CE3MN | A995 Gr.CD3MWCuN |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、DSS+HF | |||
| 4 | 球 體 | A182 F61 | A182 F51 | A182 F53 | A182 F55 |
| 5 | 閥 桿 | A182 F61 | A182 F51 | A182 F53 | A182 F55 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
雙相不銹鋼球閥性能規范
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
| 設計制造 | API 608-2008、API 6D-2014、ASME B16.34-2013 | |||
| 結構長度 | API 6D-2014、ASME B16.10-2017 | |||
| 連接法蘭 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 6D-2014、API 598-2016 | |||
雙相不銹鋼球閥主要尺寸
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
| 16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
| 18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
| 20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
| 22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
| 24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
| 表中為ASME B16.5-2017標準CL150法蘭連接固定球球閥尺寸，如需其他規格參數，請咨詢汗越閥門技術部！ | |||||||
雙相不銹鋼球閥結構圖
本產品材質還可選用S31803、S32205、S32750、S32760、S32550等棒材及其他鍛鋼牌號，如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明結構型(浮動球還是固定球)，公稱通徑、公稱壓力、閥體和內件材料、端部連接形式、使用介質及工作溫度等。
