美標不銹鋼球閥產品概述

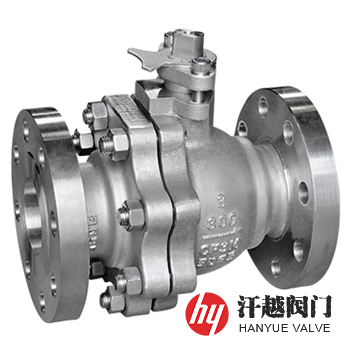

　　Q41F、Q41Y美標不銹鋼球閥屬端部連接形式為法蘭的直通浮動球球閥，它的閥體可以是一體式的，也可以是兩片式或三段式的，材料采用如A351 CF8、A351 CF3、A351 CF8M、A351 CF3M等不銹鋼鑄件，球體材質為A182 F304、A182 F304L、A182 F316、A182 F316L等不銹鋼鍛件，硬密封的在其表面噴涂硬質合金。該閥法蘭尺寸和結構長度均為美標標準，設計制造按API 6D-2014或API 608-2008及ASME B16.34-2013等。

　　Q41F、Q41Y美標不銹鋼球閥主要安裝在工業管線中，用于切斷、分配、調節和改變管路中氣體、水、蒸汽、油品、泥漿以及各種類型的酸、堿、鹽等腐蝕性介質的流動方向。

美標不銹鋼球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	連接體	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金
4	球體	A182 F304	A182 F304L	A182 F316	A182 F316L
5	閥桿	A182 F304	A182 F304L	A182 F316	A182 F316L
6	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
7	螺栓	A193 B8	A193 B8	A193 B8M	A193 B8M
8	螺母	A194 8	A194 8	A194 8M	A194 8M

美標不銹鋼球閥技術規范

公稱壓力	Class150	Class300	Class600	Class900
殼體試驗壓力	3.0MPa	7.5MPa	16.5MPa	22.5MPa
液體高壓密封試驗壓力	2.2MPa	5.5MPa	12.1MPa	16.5MPa
氣體低壓密封試驗壓力	0.6MPa	0.6MPa	0.6MPa	0.6MPa
設計制造	API 6D-2014、API 608-2008、ASME B16.34-2013
結構長度	API 6D-2014、ASME B16.10-2017
連接法蘭	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 6D-2014、API 598-2016

美標不銹鋼球閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	尺寸(mm)
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5

美標不銹鋼球閥結構圖

如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱尺寸、壓力等級、閥體和內件材質、介質溫度，本產品密封面材料可根據使用介質和工作溫度的不同需求有軟密封和硬密封等可供選擇。
