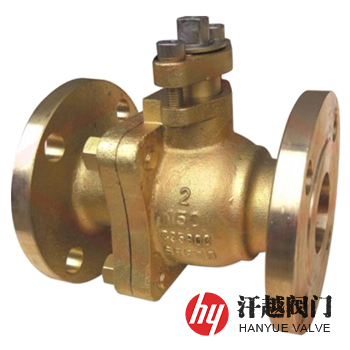

鎳鋁青銅球閥產品概述

　　鎳鋁青銅球閥是一種閥體、連接體、閥桿及球體等零部件采用C95800、C95500、C63200或ZCuAl9Fe4Ni4Mn2等牌號材質鑄造或鍛造而成，常用于海水、硫酸鹽及氯化物等耐腐蝕工況環境中用來接通、切斷、分配和改變介質流向的球閥，該材料是一種高強度耐磨耐蝕青銅合金，具有優異的耐應力腐蝕、耐腐蝕疲勞、耐侵蝕腐蝕、耐空泡腐蝕、耐海生物污損等性能。本產品使用溫度一般在300℃以下，壓力在1.6~4.0MPa之間。

　　鎳鋁青銅球閥耐海水均勻腐蝕、空泡腐蝕和腐蝕疲勞強度的性能與超級不銹鋼相當，并具有優良的導熱性能，良好的耐磨損性能和抗海生物污損能力，而且價格低廉。因此從價格和腐蝕性能角度考慮，該產品完全滿足海水管路系統的需要。本產品具有很高的綜合力學性能，在大氣、淡水和海水中均有優良的耐蝕性，腐蝕疲憊強度高，主要在300℃以下工況使用，在海水、硫酸鹽和各種氯化物溶液等腐蝕性介質中運用較廣。

鎳鋁青銅球閥部件材料

序號	部件名稱	材料名稱
1	閥體	B148 C95800	B148 C95500	B150 C63200	B62 C83600
2	連接體	B148 C95800	B148 C95500	B150 C63200	B62 C83600
3	閥座	RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、青銅+表面硬化處理
4	球體	B148 C95800	B148 C95500	B150 C63200	B62 C83600
5	閥桿	B148 C95800	B148 C95500	B150 C63200	B62 C83600
6	填料	柔性石墨環、V形聚四氟乙烯、碳纖維編織
7	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M

鎳鋁青銅球閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	API 6D-2014、API 608-2008、ASME B16.34-2013
結構長度	API 6D-2014、ASME B16.10-2017
連接法蘭	ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等
檢驗試驗	API 6D-2014、API 598-2016

鎳鋁青銅球閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	尺寸(mm)
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
	14	686	535	476.3	412.8	33.4-1.6	12-28.5
	16	762	595	539.8	469.9	35.0-1.6	16-28.5
	18	864	635	577.9	533.4	38.1-1.6	16-32
	20	914	700	635.0	584.2	41.3-1.6	20-32
	22	1016	750	692.2	641.4	44.5-1.6	20-35
	24	1067	815	749.3	692.2	46.1-1.6	20-35

鎳鋁青銅球閥結構圖

如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、使用介質和介質溫度、法蘭標準及法蘭密封面形式等，本產品可根據工況需要設計成浮動球球閥、固定球球閥、三通球閥(Y型、T型、L型)、四通球閥、V型球閥及偏心半球閥等。
