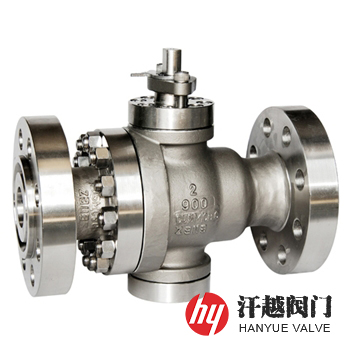

因科鎳球閥_英科乃爾球閥產品概述
因科鎳球閥亦稱英科乃爾合金球閥，是一種閥體、連接體、球體及閥桿等主要零部件材料采用鎳基耐蝕合金材料鑄造或鍛造而成，其常用材料有ASTM A494 CY40、CW6MC、CU5MCuC或Inconel 600、Inconel 625、Inconel 690、Incoloy 800、Incoloy 825及N06600、N06625、N06690、N08800、N08825等。
因科鎳球閥不僅在高溫環(huán)境下具有良好的強度和耐腐蝕性、耐氧化性，而且在硝酸、硝酸和硫酸混合液等氧化性腐蝕環(huán)境以及高濃氯化物溶液中都具有很好的耐應力腐蝕性能，特別是Inconel 690在高溫水或含有NaOH的高溫水中有著非常優(yōu)異的抗應力腐蝕性能。廣泛應用于高溫水、高溫堿溶液腐蝕工況及核動力輕水堆高溫水腐蝕工況。
因科鎳球閥_英科乃爾球閥部件材料
序號 | 零件名稱 | 材料名稱 | ||||||
1 | 閥 體 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
2 | 連 接 體 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
3 | 球 體 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
4 | 閥 座 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
5 | 閥 桿 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
6 | 固 定 軸 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
7 | 填料壓蓋 | Inconel600 | Inconel625 | Incoloy800 | Incoloy825 | N06600 | N06625 | N08825 |
8 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
因科鎳球閥_英科乃爾球閥技術規(guī)范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 |
低壓氣密封試驗壓力(MPa) | 0.66 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34 | ||||||
結構長度 | GB/T12221、API 6D、ASME B16.10 | ||||||
法蘭尺寸 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||||
檢驗試驗 | JB/T 9092、GB/T 13927、API 6D、API 598 | ||||||
因科鎳球閥_英科乃爾球閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | ||||||
L | D | D1 | D2 | b | f | Z-Φd | ||
1.6 | 25 | 165 | 115 | 85 | 65 | 14 | 2 | 4-14 |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
40 | 190 | 145 | 110 | 85 | 16 | 3 | 4-18 | |
50 | 216 | 160 | 125 | 100 | 16 | 3 | 4-18 | |
65 | 241 | 180 | 145 | 120 | 18 | 3 | 4-18 | |
80 | 283 | 195 | 160 | 135 | 20 | 3 | 8-18 | |
100 | 305 | 215 | 180 | 155 | 20 | 3 | 8-18 | |
125 | 356 | 245 | 210 | 185 | 22 | 3 | 8-18 | |
150 | 394 | 280 | 240 | 210 | 24 | 3 | 8-23 | |
200 | 457 | 335 | 295 | 265 | 26 | 3 | 12-23 | |
250 | 533 | 405 | 355 | 320 | 30 | 3 | 12-25 | |
300 | 610 | 460 | 410 | 375 | 30 | 4 | 12-25 | |
350 | 686 | 520 | 470 | 435 | 34 | 4 | 16-25 | |
400 | 762 | 580 | 525 | 485 | 36 | 4 | 16-30 | |
450 | 864 | 640 | 585 | 545 | 40 | 4 | 20-30 | |
500 | 914 | 705 | 650 | 608 | 44 | 4 | 20-34 | |
600 | 1067 | 840 | 770 | 718 | 48 | 5 | 20-41 | |
700 | 1245 | 910 | 840 | 788 | 50 | 5 | 24-41 | |
2.5 | 25 | 165 | 115 | 85 | 65 | 16 | 2 | 4-14 |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-18 | |
40 | 190 | 145 | 110 | 85 | 18 | 3 | 4-18 | |
50 | 216 | 160 | 125 | 100 | 20 | 3 | 4-18 | |
65 | 241 | 180 | 145 | 120 | 22 | 3 | 8-18 | |
80 | 283 | 195 | 160 | 135 | 22 | 3 | 8-18 | |
100 | 305 | 230 | 190 | 160 | 24 | 3 | 8-23 | |
125 | 381 | 270 | 220 | 188 | 28 | 3 | 8-25 | |
150 | 403 | 300 | 250 | 218 | 30 | 3 | 8-25 | |
200 | 502 | 360 | 310 | 278 | 34 | 3 | 12-25 | |
250 | 568 | 425 | 370 | 332 | 36 | 3 | 12-30 | |
300 | 648 | 485 | 430 | 390 | 40 | 4 | 16-30 | |
350 | 762 | 550 | 490 | 448 | 44 | 4 | 16-34 | |
400 | 838 | 610 | 550 | 505 | 48 | 4 | 16-34 | |
450 | 914 | 660 | 600 | 555 | 50 | 4 | 20-34 | |
500 | 991 | 730 | 660 | 610 | 52 | 4 | 20-41 | |
600 | 1143 | 840 | 770 | 718 | 56 | 5 | 20-41 | |
700 | 1346 | 955 | 875 | 815 | 60 | 5 | 24-48 | |
以上為我公司國標法蘭連接固定球閥尺寸參數。如需其他尺寸，請來電咨詢我司銷售技術人員！ | ||||||||
因科鎳球閥_英科乃爾球閥結構圖
如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、介質溫度，法蘭標準及法蘭密封面形式等，本產品按結構形式的不同，有浮動球和固定球兩種可供選擇。
