螺紋Y型過濾器安裝說明書

螺紋Y型過濾器的安裝應按我廠提供的產品樣本和安裝說明書中所示的流向及推薦安裝方式和要求等進行，管道上下游可根據工藝生產的需要設置壓差計或壓力表，以判斷堵塞情況，并應按工藝需要配置反吹清洗管道，具體如下：

1、Y型過濾器可水平或垂直安裝，安裝時系統水流方向要跟閥體上箭頭方向一致。

2、為了便于維修，螺紋Y型過濾器應該跟截止閥一起安裝使用，在過濾器的上游和下游都應該安裝截止閥，一旦過濾器需要維修，可以關閉上游和下游的截止閥，切斷過濾器跟系統的聯系。

3、Y型過濾器的上游和下游應該安裝壓力表，如果上下游壓力表讀數相差很大，說明過濾網上已經有不少雜質，當有液體流動經過過濾器時，液體阻力比正常使用要大的多，此時需要及時清洗濾網。

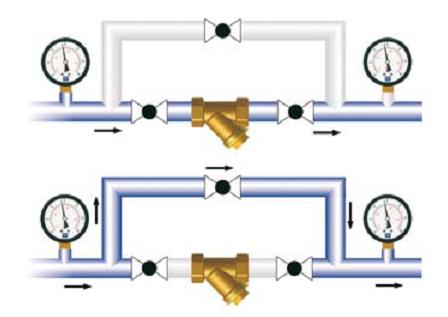

4、為了在維修螺紋Y型過濾器的時候不耽誤系統的正常使用，應在安裝Y型過濾器的同時安裝一條旁通管路(見下圖)，在平時關閉旁通管上的截止閥，而在過濾器維修的時候打開旁通管上的截止閥。

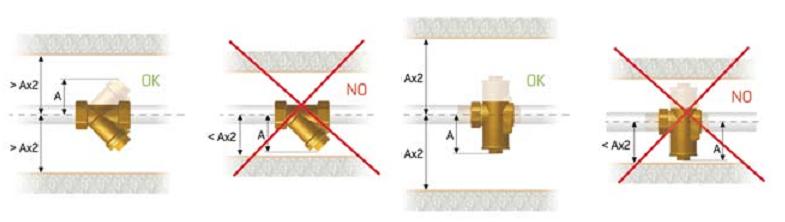

5、Y型過濾器安裝時要注意預留一定的維修空間，以便正常的日常維護，如下圖：
