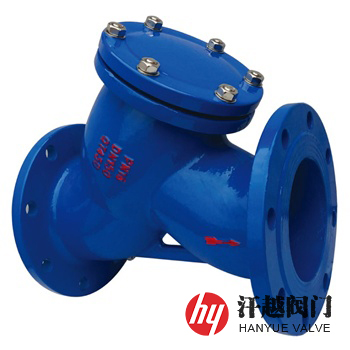

鑄鐵Y型過濾器產品概述
鑄鐵Y型過濾器是一種器體、器蓋等主要部件由HT200或QT450及KTH300等材料整體鑄造成型，適用于除去公稱壓力不大于PN25，溫度為-10℃~300℃的蒸汽、一般性質氣體及液體等介質中含有的少量固態物質，使其免受因管道內雜質、鐵銹、焊渣等帶來的堵塞和損壞，從而避免維修費用和生產損失的小型設備。
鑄鐵Y型過濾器和碳鋼、不銹鋼、銅合金以及其他材質Y型過濾器相比，在價格方面有明顯的優勢，其安裝在管道上能除去流體中的較大粒徑雜質，使機器設備、儀表能正常工作和運轉，起到了穩定工藝過程，保障生產的作用，使物料更加純凈，因此，在工業污水處理和生產、生活及消防等給水系統中得到了廣泛的應用。
鑄鐵Y型過濾器部件材料
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 器 體 | HT200 | HT250 | KTH300 | QT450 | QT500 |
| 2 | 濾 筒 | 304 | 304 | 304 | 304 | 304 |
| 3 | 濾 網 | 304 | 304 | 304 | 304 | 304 |
| 4 | 墊 片 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
| 5 | 中部器蓋 | HT200 | HT250 | KTH300 | QT450 | QT500 |
| 6 | 螺 栓 | 35 | 35 | 35 | 35 | 35 |
| 7 | 螺 母 | 45 | 45 | 45 | 45 | 45 |
鑄鐵Y型過濾器技術規范
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 氣密性試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 設計制造 | HG/T 21637-1991 化工管道過濾器 | ||||
| 法蘭標準 | GB/T 17241.6、JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等 | ||||
| 檢驗試驗 | HG/T 21637-1991 化工管道過濾器 | ||||
| 過濾精度 | 10目 ~ 500目 | ||||
| 工作溫度 | -20℃ ~ 300℃ | ||||
鑄鐵Y型過濾器主要尺寸
| 公稱壓力 PN | 公稱尺寸 DN | 安裝尺寸/mm | 公稱壓力 PN | 公稱尺寸 DN | 安裝尺寸/mm | ||
| L | H | L | H | ||||
| 16 | 15 | 134 | 60 | 16 | 125 | 350 | 205 |
| 20 | 142 | 70 | 150 | 385 | 260 | ||
| 25 | 152 | 70 | 200 | 485 | 300 | ||
| 32 | 183 | 75 | 250 | 552 | 380 | ||
| 40 | 200 | 90 | 300 | 606 | 410 | ||
| 50 | 216 | 105 | 350 | 668 | 480 | ||
| 65 | 250 | 150 | 400 | 755 | 540 | ||
| 80 | 285 | 175 | 450 | 853 | 580 | ||
| 100 | 305 | 200 | 500 | 890 | 645 | ||
| 125 | 350 | 205 | 600 | 1060 | 950 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
鑄鐵Y型過濾器結構圖
如果你需訂購我廠Y型過濾器產品，咨詢時煩請注明產品型號，公稱通徑、公稱壓力、閥體材質、濾芯材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
