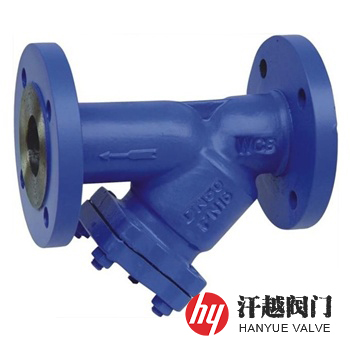

德標Y型過濾器產品介紹

　　德標Y型過濾器是我廠采用DIN標準生產的一款管道附件，它無論是外形尺寸、材料、壓力溫度額定值、法蘭鉆孔均按照德國標準，其設計制造按DIN3356，結構長度遵循DIN3202，連接法蘭選用DIN2543-2551，并按DIN3230標準進行檢驗和試驗。本產品是安裝在管路系統中保護德標泵、閥門及其他流體控制元件不可缺少的一種裝置。

　　德標Y型過濾器主要由殼體、濾筒濾網及殼蓋等部件組成，其殼體呈Y形結構，一端設有流體入口，另端設有流體出口，入口與出口的中軸線重合，并在殼體腹腔內壁上設置有濾座，圓柱管狀濾筒的上口放置在濾座上，下口通過殼蓋壓緊固定，從而將進、出口隔開，物料從入口進入殼體內，流經濾筒上包縛的濾網將固體顆粒截留在濾網內。

德標Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	GS-C25	1.4308	1.4408	1.4581
2	殼蓋	GS-C25	1.4308	1.4408	1.4581
3	濾筒濾網	A240 304	A240 304	A240 316	A240 316L
4	墊片	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	排污螺塞	A182 F304	A182 F304	A182 316	A182 316L
6	雙頭螺栓	A193 B7	A193 B8	A193 B8M	A193 B8M
7	螺母	A194 2H	A194 8	A194 8M	A194 8M

德標Y型過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0
高壓液密封試驗壓力(MPa)	1.1	1.76	2.75	4.4
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	DIN 3356
結構長度	DIN 3202
連接法蘭	DIN 2543 ~ 2551
檢驗試驗	DIN 3230

德標Y型過濾器外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸(mm)		Kv值 m3/h	排污螺塞 M
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	H	Kv值 m3/h	排污螺塞 M
1.6 ~ 4.0	15	130	85	7	M10×1.5
	20	150	95	11	M10×1.5
	25	160	110	18	M12×1.5
	32	180	125	26	M12×1.5
	40	200	145	37	M20×1.5
	50	230	155	60	M20×1.5
	65	290	175	100	M20×1.5
	80	310	210	150	M20×1.5
	100	350	230	270	M27×1.5
	125	400	270	420	M27×1.5
	150	480	300	620	M27×1.5
	200	600	385	1100	M33×1.5
	250	730	535	1700	M33×1.5
	300	850	680	2500	M33×1.5
	350	980	700	3400	M48×2.0
	400	1100	820	4400	M48×2.0

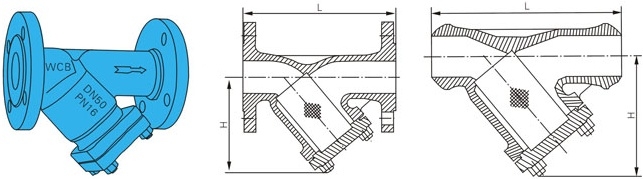

德標Y型過濾器結構圖

如果你需訂購我廠Y型過濾器產品，咨詢時煩請提供殼體材料、公稱壓力、公稱通徑、法蘭密封面形式及過濾精度等參數。本產品有法蘭連接和焊接兩種，根據不同需要設置過濾網目數，一般通水介質網為20~40目，通氣介質網為40~100目，通油介質網為100~480目(可按用戶要求制作過濾網)。
