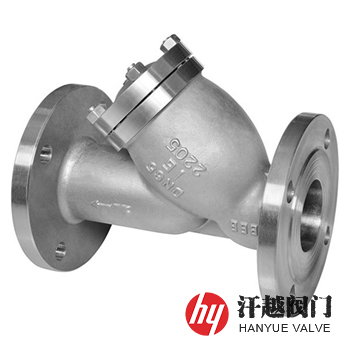

雙相鋼Y型過濾器產品介紹

雙相鋼Y型過濾器是種器體和中部器蓋由2205、2507或A995 GR. 4A、5A、6A等材質鑄造成型，濾網采用S31803、S32750及S32760等圓孔或方孔篩板卷制的雙相不銹鋼Y型過濾器，由于其材料組織中存在鐵素體和奧氏體相，因此它具備了鐵素體不銹鋼所具有的較高強度、耐氯化物應力腐蝕性能和奧氏體不銹鋼所具有的優(yōu)良韌性和焊接性能的優(yōu)點。

雙相鋼Y型過濾器由于其所使用材料本身的特點，從而使它具有較強的抗硫化氫和氯離子腐蝕的能力，含鉬雙相不銹鋼在低應力下有良好的耐氯化物應力腐蝕性能，而且可焊性良好，熱裂傾向小，一般焊前不需要預熱，焊后不用熱處理，可與18-8型奧氏體不銹鋼或碳鋼等異種鋼焊接。本產品主要用以濾除海水、鹽水、鹵水等物料中所含的固體顆粒物。

雙相鋼Y型過濾器部件材料

序號	部件名稱	材料名稱
1	過濾器體	SAF 2205	SAF 2507	A995 GR. 4A	A995 GR. 5A	A995 GR. 6A
2	過濾器蓋	SAF 2205	SAF 2507	A995 GR. 4A	A995 GR. 5A	A995 GR. 6A
3	濾網	2205	2507	S31803	S32750	S32760
4	絲網	2205	2507	S31803	S32750	S32760
5	墊片	PTFE	PTFE	PTFE	PTFE	PTFE
6	螺柱	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
7	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M
8	排污堵頭	2205	2507	A182 F51	A182 F53	A182 F55

雙相鋼Y型過濾器技術規(guī)范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.6	2.5	4.0	2.0	5.0
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
過濾精度	2目 ~ 600目

雙相鋼Y型過濾器主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm		公稱壓力 Class	公稱尺寸 NPS	外形尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	H	公稱壓力 Class	公稱尺寸 NPS	L	H
150	?	134	60	150	5	351	205
	?	142	70		6	388	260
	1	152	70		8	468	300
	1 ?	168	75		10	540	380
	1 ?	200	90		12	640	410
	2	217	105		14	683	480
	2 ?	252	150		16	755	540
	3	282	175		18	853	580
	4	309	200		20	900	645
	5	351	205		24	1060	950
表中未列出的其他規(guī)格參數，請咨詢汗越閥門技術部！

雙相鋼Y型過濾器結構圖

如果你需訂購我廠Y型過濾器產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、殼體材質、濾筒濾網材質及過濾精度、法蘭標準、法蘭密封面形式等，本產品可根據用戶工況需求采用鑄造、鍛造、焊制等工藝制造。
