鑄制Y型過濾器產品概述

　　SY14C、SY14S鑄制Y型過濾器是一種器體和器蓋為整體鑄造成型，濾芯采用鋼板卷制且帶有較大方孔或圓孔的筒型支承架，內表面覆以不銹鋼紗網的雙層濾網形式的Y型過濾器，其器體包括呈Y字形排布的進流段、過濾段及出流段，過濾段內周沿周向設置有環形限位部，并開設有與外界聯通的筒形濾網安裝口及封閉它的器蓋，筒形濾網則抵于器蓋與環形限位件之間，當流體從進流段進入殼體內，經過過濾段的濾芯時，其中的固體雜質被絲網阻擋，而潔凈的液體或氣體物料則能從出流段流出。本產品是輸送介質的管路系統不可或缺的一種裝置，它通常安裝在減壓閥、疏水閥、定水位閥、泵、壓縮機的入口端或流量儀表前的管道上，用來濾除介質中的雜質，以保護此類閥門或設備的正常使用。本產品具有結構簡單、阻力小、排污方便等特點，特適用于石油、石化、化工、電力、冶金、造紙、輕紡、水處理、制藥、食品等行業。

鑄制Y型過濾器部件材料

序號	部件名稱	材料名稱
1	器體	WCB	WC6	CF8	CF3	CF8M	CF3M
2	器蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
3	過濾網	304	304	304	304L	316	316L
4	墊片	聚四氟乙烯、金屬環形墊、金屬纏繞墊(帶內外環)
5	螺栓	35CrMoA	35CrMoA	304	304	316	316
6	螺母	30CrMo	30CrMo	304	304	316	316
7	排污螺塞	304	304	304	304L	316	316L

鑄制Y型過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	HG/T 21637-1991 化工管道過濾器
過濾精度	20μm ~ 16000μm
工作溫度	碳鋼為-20℃ ~ 400℃、不銹鋼為-196℃ ~ 400℃

鑄制Y型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	系列I結構尺寸mm			系列II結構尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	H2	L	H	H2
16	15	134	60	—	134	60	—
	20	142	70	—	142	70	—
	25	152	70	—	152	70	—
	32	183	75	—	168	75	—
	40	200	90	—	200	90	—
	50	216	105	—	216	105	—
	65	250	150	—	252	150	—
	80	285	175	—	282	175	—
	100	305	200	—	309	200	—
	125	350	205	—	345	205	—
	150	385	260	—	388	260	—
	200	485	300	—	468	300	—
	250	552	380	—	540	380	—
	300	606	410	—	640	410	—
	350	668	480	—	683	480	—
	400	755	540	—	755	540	—
	450	853	580	—	853	580	—
	500	890	645	—	900	645	—
	600	1060	950	—	1060	950	—
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

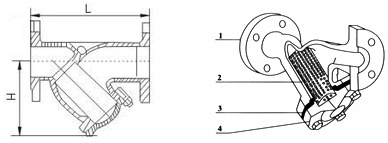

鑄制Y型過濾器結構圖

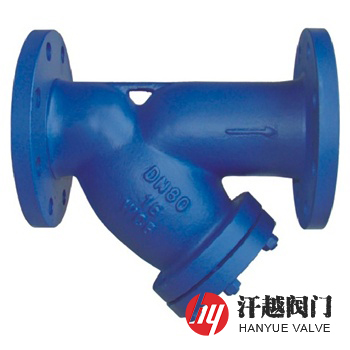

鑄制Y型過濾器

如果你需訂購我廠Y型過濾器產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、殼體和濾網材質、使用介質、過濾精度，是否配對法蘭、螺栓螺母及墊片等，我公司可按客戶需求承接定制。
