疏水閥型號編制方法

機械工業部標準疏水閥型號編制方法(JB308-75)，適用于工業管道的疏水閥。

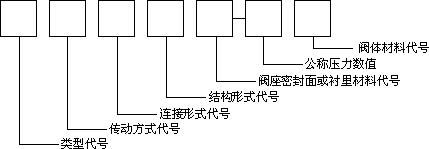

一、疏水閥的型號編制方法如下：

二、疏水閥類型代號用漢語拼音字母表示，按表1的規定。

表1

三、疏水閥傳動方式代號用阿拉伯?dāng)?shù)字表示，按表2的規定。

表2

注：(1)手輪、手枘和板手傳動以及安全閥，減壓閥，疏水閥省略本代號。

    (2)對于氣動或液動：常開式用6K、7K表示；常閉式用6B、7B表示；氣動帶手動用6S表示，防爆電動用“9B”表示。蝸桿-T形螺母用3T表示。

四、疏水閥連接形式代號用阿拉伯?dāng)?shù)字代號表示，按表3的規定。

表3

五、疏水閥結構形式代號用阿拉伯?dāng)?shù)字表示，按表4的規定

表4

六、疏水閥閥座密封面或襯里材料代號用漢語拼音字母表示，按表5的規定。

表5

注：由閥體直接加工的閥座密封面材料代號用“W”表示，當閥座和閥瓣密封面材料不同時，用低硬度材料代號表示。

七、公稱壓力數值，按JB74-59《管路附件公稱壓力，試驗壓力和工作壓力》的規定。用于電站工業的閥門，當介質最高溫度超過530攝氏度時，按JB74-59第5條的規定標注工作壓力。

注：PN≤1.6MPa的灰鑄鐵閥體和PN≥2.5MPa的碳素鋼閥體省略本代號

八、疏水閥閥體材料代號用漢語拼音字母表示，按表6的規定。

表6
