SH/T 3411石油化工泵用Y型過濾器被廣泛應用于石油、化工行業，通過過濾元件分離出氣相及液相物料中所含的固體雜質顆粒，防止其進入裝置后造成的設備、管件損壞或者堵塞，以保證生產裝置的正常穩定運行。因此，如何正確、安全、經濟、合理的設計使用該Y型過濾器就顯得尤為重要。本文結合相關行業標準及實際設計經驗，系統闡述SH/T 3411-1999石油化工泵用Y型過濾器的結構類型和型號標記方法：

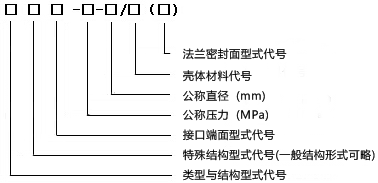

一、Y型過濾器型號標記方法
二、Y型過濾器型號與型號說明
Y型過濾器型號 | 型號說明 | Y型過濾器型號 | 型號說明 |
SRY I | 同徑鑄制Y型過濾器 | SRY II | 異徑鑄制Y型過濾器 |
SRY III | 焊接過濾器 | — | — |
SRY IIIL | 加長型焊接過濾器 | SRY IIIJ | 夾套伴熱型焊接過濾器 |
三、Y型過濾器接口端面型式
代 號 | 接口端面型式 |
4 | 法蘭連接 |
5 | 對焊連接 |
6 | 承插焊連接 |
四、Y型過濾器殼體材料
代 號 | 材料英文縮寫 | 材 料 |
C | CS | 碳鋼 |
A | AS | 低合金鋼 |
S | SS | 不銹鋼 |
注：具體選用材料應在過濾器技術數據表中注明。
五、法蘭密封面型式
法蘭密封面型式 | 突面(光滑面) | 凹面 | 凸面 | 環槽面 | 全平面 | 榫槽面 |
代號 | RF | LF | LM | RJ | FF | TG |
六、型式標記示例如下：
公稱直徑 300mm，公稱壓力 5.0MPa，連接型式為光滑面法蘭連接，殼體材料為碳鋼的焊接Y型過濾器，其標記為：SRY III 4-5.0 -300/C (RF)
