電動放料閥工作原理介紹

???電動放料閥由直行程電子式電動執行器與放料閥組成，見圖1。以220V交流單相可逆異步電動機(含齒輪減速)為執行器，也常采用宜于帶沖擊載荷周期性工作的電動機，如高轉差率AOC型封閉環吹式三相異步電動機。

智能控制器為電動執行器設置智能比例式伺服電路，接收控制系統或調節器的DC4～20mA或DC1～5V信號，經A/D轉換送至CPU進行運算處理，同時CPU與來自電動執行機構的開度信號及上、下限位置進行比較后驅動電機轉動，通過齒輪減速后推動輸出軸作上、下位移，最終實現輸入信號對電動執行機構輸出位移的控制。此外，電動執行機構輸出當前的實際位置經CPU處理及D/A轉換后，以標準的4~20mA信號輸給用戶作其他用途。放料閥按結構分為上展式和下展式，其運動件閥桿通過鎖緊螺母聯接閥芯，閥芯貼合閥芯座呈密封狀態，保證腔內料液不泄漏。閥桿接受電動執行器輸出軸上、下位移，使閥芯實施開或關動作，達到自動放料的目的。

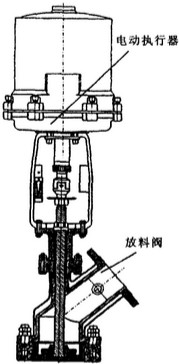

圖1 電動放料閥結構圖

放料閥通常與反應釜配套使用，一般設計閥芯座兼?zhèn)涓追ㄌm功能，即借助釜底法蘭焊在反應釜上。如此容易產生焊接變形，導致閥芯與閥芯座密封不良，甚至失效。所以放料閥設計應考慮釜底法蘭焊接變形的現實，宜將閥芯座的密封性能和釜底法蘭的聯接功能分離，如圖1所示，可有效地避免閥芯座因現場安裝施焊所產生的變形。
