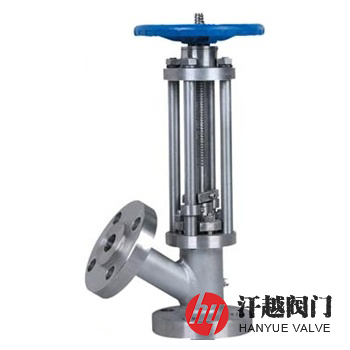

柱塞式放料閥產品概述
柱塞式放料閥由閥體、閥桿、閥芯、導環、密封環等零部件組成，適用于高粘度物料儲槽和化工、石油化工裝置所有帶有攪拌器(包括框式、錨式攪拌器)的反應釜之放料及取樣。其對于需要閥門全排量工作的系統，比上展和下展式放料閥更加合適，由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，該閥可應用于漿體工藝介質。柱塞式放料閥設計結構多樣，可與各種容器的出口對接，它主要安裝在反應釜、儲料罐和其他容器以及管線設施的底部排料、放料和無死區關斷操作。我廠生產的本產品有手動、氣動(彈簧復位式，雙作用式、帶手輪和不帶手輪)、電動等驅動方式可供選擇。
柱塞式放料閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 支 架 | WCB | CF8 | CF8 | CF8M | CF8M |
3 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 芯 | 20 | 304 | 304L | 316 | 316L |
5 | 導 環 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 填 料 | PTFE | PTFE | PTFE | PTFE | PTFE |
7 | 閥 芯 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
8 | 填料壓蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
9 | 手 輪 | HT200 | HT200 | HT200 | HT200 | HT200 |
柱塞式放料閥技術規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | HG/T 21551-95 柱塞式放料閥 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | ||||
檢驗試驗 | HG/T 21551-95 柱塞式放料閥 | ||||
適用溫度 | -60℃ ~ 232℃ | ||||
柱塞式放料閥外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||||
H | D0 | D | D1 | D2 | D3 | b-f | Z-Φd | ||
1.6 | 25 | 286 | 160 | 115 | 85 | 68 | 25 | 18-2 | 4-14 |
32 | 300 | 160 | 140 | 100 | 78 | 32 | 18-2 | 4-18 | |
40 | 355 | 180 | 150 | 110 | 88 | 40 | 18-2 | 4-18 | |
50 | 374 | 180 | 165 | 125 | 102 | 50 | 18-2 | 4-18 | |
65 | 465 | 220 | 185 | 145 | 122 | 65 | 18-2 | 8-18 | |
80 | 480 | 250 | 200 | 160 | 138 | 76 | 20-2 | 8-18 | |
100 | 620 | 280 | 220 | 180 | 158 | 95 | 20-2 | 8-18 | |
125 | 640 | 300 | 250 | 210 | 188 | 125 | 22-2 | 8-18 | |
150 | 782 | 320 | 285 | 240 | 212 | 150 | 22-2 | 8-22 | |
200 | 960 | 360 | 340 | 295 | 268 | 200 | 24-2 | 12-22 | |
250 | 1027 | 500 | 405 | 355 | 320 | 250 | 26-2 | 12-26 | |

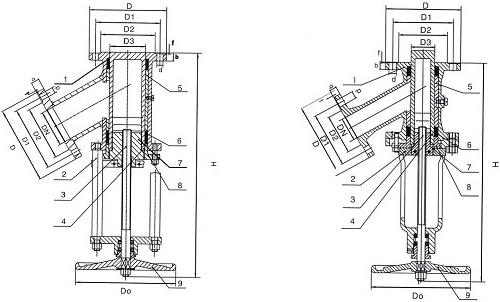

柱塞式放料閥結構圖
如果你需訂購我廠放料閥產品，咨詢時煩請?zhí)峁┬吞?hào)數據，公稱通徑、公稱壓力、閥體材質、使用介質、介質溫度、法蘭標準等，本產品可按客戶特殊要求定制，操作方式可選擇手動、氣動(彈簧復位式，雙作用式、帶手輪和不帶手輪)、電動、液動等，咨詢時請?jiān)敿?xì)說明。
