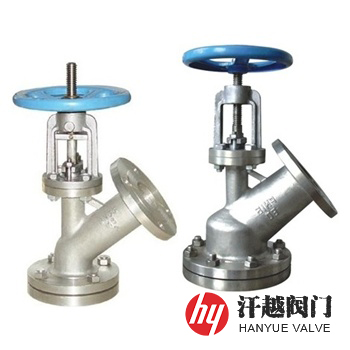

不銹鋼放料閥產品介紹

不銹鋼放料閥是一種閥體、閥桿、閥瓣和閥座等主體部件由CF8、CF3、CF8M、CF3M、317L、310S等鑄件及它們相對應的鍛件毛坯制造而成，適用于一般性腐蝕介質或高溫物料儲罐及其他容器的底部排料及取樣用閥門，其閥體入口與罐底的連接結構可采用法蘭型或管接型，它通過手動、氣動或電動驅動閥桿帶動閥瓣上升或下移來控制閥門的啟閉，從而實現物料從設置在閥體下部的出料口流通和截斷動作的轉換。該閥整體采用不銹鋼材料制造，特適合于儲槽和化工、石油化工裝置的反應釜之放料及取樣，除去了工藝介質通常在容器出口的殘留現象。本產品典型結構型式有上展式和下展式兩種，上展式放料閥適用于帶有漿式、渦輪式或推進式攪拌器的的反應釜，而下展式放料閥則主要配裝于帶有漿式、渦輪式或推進式攪拌器的反應釜。

不銹鋼放料閥部件材料

序號	部件名稱	材料名稱
1	閥體	CF8	CF3	CF8M	CF3M	310S
2	閥蓋	CF8	CF3	CF8M	CF3M	310S
3	閥座	CF8	CF3	CF8M	CF3M	310S
4	閥瓣	CF8	CF3	CF8M	CF3M	310S
5	填料	PTFE	PTFE	PTFE	PTFE	GRAPHITE
6	閥桿	06Cr19Ni10	022Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2	06Cr25Ni20
7	墊片	PTFE	PTFE	PTFE	PTFE	GRAPHITE
8	螺柱	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr19Ni10
9	螺母	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr19Ni10

不銹鋼放料閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 11489-2013 放料用截止閥
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 11489-2013 放料用截止閥
適用溫度	-60℃ ~ 650℃

不銹鋼放料閥外型尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	上展式尺寸(mm)						下展式尺寸(mm)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	D1	D2	D3	D4	D5	D6	D1	D2	D3	D4	D5	D6
1.6	25	115	85	115	85	—	—	115	85	135	100	70	40
	32	135	100	135	100	70	40	135	100	145	110	75	55
	40	145	110	145	110	70	50	145	110	160	125	80	60
	50	160	125	160	125	80	60	160	125	180	145	100	80
	65	180	145	180	145	95	75	180	145	195	160	135	110
	80	195	160	195	160	110	90	195	160	215	190	160	135
	100	215	180	215	180	130	110	215	180	245	225	200	175
	125	245	210	245	210	160	130	245	210	280	245	200	175
	150	280	240	280	240	190	150	280	240	335	295	240	210
	200	335	295	335	295	240	200	335	295	405	355	285	240

不銹鋼放料閥結構圖

如果你需訂購我廠放料閥產品，咨詢時煩請說明結構型式、公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、驅動形式、連接方式，如采用法蘭連接，請注明法蘭標準及端面形式等。
