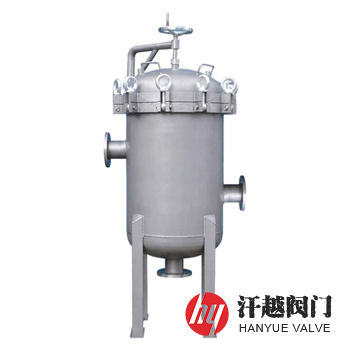

LPGKG立式高低接管正濾式快開過濾器產品概述

LPGKG立式高低接管正濾式快開過濾器主要由高低接管、筒體、濾籃、懸臂、平行手輪、閉鎖裝置、上蓋及連接上蓋的絲杠裝置等組成，其濾籃設于筒體的內部，上蓋安裝在筒體的頂端，平行手輪裝設在筒蓋的上方，懸臂設置于筒體的外側，閉鎖裝置連接頂蓋和筒體。本產品通過平行手輪和絲杠的配合實現上蓋的開啟，無需借助其他輔助工具，再通過懸臂的軸孔間隙配合實現頂蓋位置的快速移動，同時絲杠還可對上蓋施加一定壓力起到密封輔助作用，保證快開過濾器運行的可靠性。

LPGKG立式高低接管正濾式快開過濾器設計與制造、檢驗及驗收符合《JB/T 7538-2016管道用籃式過濾器》標準，其采用絲杠壓緊型，結構緊湊，克服常規籃式過濾器清洗、更換濾芯過程繁瑣，開啟不便，人員使用過多等缺陷，具有安裝、拆卸、清洗、檢查迅速方便的優點。本產品底部為封頭設計時，可根據用戶需求設置支腿。

LPGKG立式高低接管正濾式快開過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	S30408	S31608	S31603
2	高低接管	Q235B	20#	S30408	S31608	S31603
3	法蘭	Q235B	20#	S30408	S31608	S31603
4	法蘭蓋	Q235B	20#	S30408	S31608	S31603
5	濾籃	304	304	304	316	316L
6	墊片	柔性石墨纏繞、聚四氟乙烯、帶內外環金屬纏繞墊
7	活接螺栓	35	35	304	316	316
8	吊環螺母	45	45	304	316	316
9	排放口	Q235B	20#	S30408	S31608	S31603
10	轉臂	Q235B	Q235B	S30408	S30408	S30408
11	支腿	Q235B	Q235B	S30408	S30408	S30408

LPGKG立式高低接管正濾式快開過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 7538-2016 管道用籃式過濾器
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5
檢驗試驗	JB/T 7538-2016 管道用籃式過濾器
介質溫度	-20℃ ~ 350℃

LPGKG立式高低接管正濾式快開過濾器外型尺寸

設計壓力 MPa	公稱通徑 DN	公稱尺寸 NPS	尺寸(mm)
設計壓力 MPa	公稱通徑 DN	公稱尺寸 NPS	Φ	L	H1	H2
0.25 ~ 2.5	40	1 ?	108	300	300	180
	50	2	108	300	300	180
	65	2 ?	159	400	400	250
	80	3	194	450	430	250
	100	4	219	500	460	265
	125	5	273	660	610	400
	150	6	350	720	660	450
	200	8	400	800	800	540
	250	10	500	1000	1000	650
	300	12	600	1200	1100	750
	350	14	700	1300	1200	850
	400	16	800	1400	1400	900
	450	18	900	1500	1500	1000
	500	20	1000	1800	1600	1000
	600	24	1200	1900	1800	1200
	700	28	1400	2100	2200	1400
	800	32	1600	2300	2400	1500
	900	36	1800	2500	2600	1600
	1000	40	2000	2700	2800	1700
4.0 ~ 10.0	40	1 ?	108	350	300	180
	50	2	108	350	300	180
	65	2 ?	159	450	400	250
	80	3	194	500	430	250
	100	4	219	600	460	265
	125	5	273	700	610	400
	150	6	350	850	750	540
	200	8	400	900	950	650
	250	10	500	1100	1050	700
	300	12	600	1300	1200	800
	350	14	700	1400	1300	900
	400	16	800	1600	1500	1000
	450	18	900	1800	1600	1050
	500	20	1000	2000	1700	1100
	600	24	1200	2100	1950	1300

LPGKG立式高低接管正濾式快開過濾器結構圖

立式高低接管正濾式快開過濾器結構圖

如果你需訂購我廠籃式過濾器產品，咨詢時煩請提供型號數據，如無法提供型號，煩請告知公稱直徑、公稱壓力、殼體材質、法蘭標準、濾籃材質及過濾精度等，與本產品同系列的主要有：LPGKG立式高低接管正濾式快開過濾器(斜口網式)、LPGKG立式高低接管正濾式快開過濾器(直口網式)、LPGKG(D)立式高低接管倒濾式快開過濾器(斜口網式)、LPGKG(D)立式高低接管倒濾式快開過濾器(直口網式)。
