雙相鋼籃式過濾器產品概述

　　雙相鋼籃式過濾器是一種耐海水專用籃式過濾器，其筒體、進出口接管、過濾籃、筒體法蘭、筒體法蘭蓋及緊固件等全部采用雙相不銹鋼，該材料是超復式不銹鋼，較高的Cr、Mo及Ni含量使它具有很高的抗斑蝕、裂縫及一般腐蝕的能力，同時它的C含量低于0.03％，是超低碳不銹鋼，所以，本產品特別適合在環境比較惡劣(如海水，氯離子含量較高)的條件下使用，可有效去除管路流體中的機械雜質。

　　在石油天然氣開采、輸送和煉化過程中，氯離子、CO?和H?S腐蝕是油氣田過濾設備管線系統中普遍存在的嚴重問題。我公司開發的雙相鋼籃式過濾器具有優良的抗腐蝕性能、較高的強度和相對低廉的價格，廣泛應用于石油天然氣開發開采等富含氯離子、CO?和H?S的惡劣腐蝕環境中。

雙相鋼籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	2205	2507	S31803	S32750	S22053	S25073
2	接管	2205	2507	S31803	S32750	S22053	S25073
3	法蘭	2205	2507	S31803	S32750	S22053	S25073
4	法蘭蓋	2205	2507	S31803	S32750	S22053	S25073
5	過濾籃	2205	2507	S31803	S32750	S22053	S25073
6	墊片	PTFE	PTFE	PTFE	PTFE	PTFE	PTFE
7	螺柱	304	316	304	316	304	316
8	螺母	304	316	304	316	304	316

雙相鋼籃式過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
氣密性試驗壓力(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
設計制造	SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021
過濾精度	20μm ~ 16000μm

雙相鋼籃式過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	結構尺寸mm				放空口 B	排放口 B
公稱壓力 PN	公稱尺寸 DN	D	L	H	H1	放空口 B	排放口 B
10 ~ 25 (Class150) 20	15	76	180	260	160	R?	R?
	20	76	180	260	160	R?	R?
	25	76	185	260	160	R?	R?
	32	76	200	270	160	R?	R?
	40	108	260	300	170	R?	R?
	50	108	260	300	170	R?	R?
	65	140	330	350	220	R?	R?
	80	159	340	400	250	R?	R?
	100	219	400	470	300	R?	R?
	125	273	480	550	360	R?	R?
	150	273	500	620	430	R?	R?
	200	325	560	780	530	R?	R?
	250	426	660	930	640	R?	R?
	300	457	750	1200	840	R?	R?
	350	508	810	1370	920	R?	R?
	400	559	900	1500	950	R1	R1
	450	630	1000	1700	1000	R1	R1
	500	720	1080	1800	1050	R1	R1
	600	820	1180	1910	1200	R1	R1
	700	920	1400	2100	1360	R1	R1
	800	1020	1400	2200	1500	R1	R1

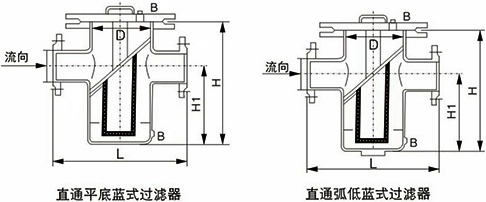

雙相鋼籃式過濾器結構圖

雙相鋼籃式過濾器

如果你需訂購我廠籃式過濾器產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、殼體材料、過濾芯材質及過濾精度等，本產品可采用鑄造和焊制兩種工藝方式生產，我公司可按客戶需求承接定制。
