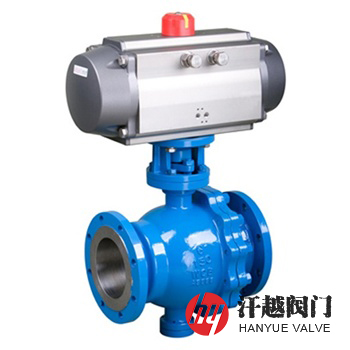

氣動切斷球閥產品概述

氣動切斷球閥由管線輸送系統用的球閥和氣動執行器及控制附件組成，以0.4MPa～0.7MPa氣源為閥門動作的動力，其根據自控系統中得到的聯鎖或者緊急切斷信號，電磁閥的線圈收到電信號產生電磁力，控制電磁閥閥芯動作，使電磁閥相應氣路打開，儀表空氣通過打開的氣路進入相應氣缸的氣室，推動活塞運動從而實現閥門的開關，并通過閥的全開或全關，達到對工業管路中介質的接通或切斷控制，同時推動行程開關發出反饋信號將閥門的開關狀態返回到操作系統中心。

氣動切斷球閥的氣動執行器分為單作用和雙作用兩種形式，雙作用氣缸沒有彈簧，閥開關都靠氣源推動活塞來實現，單作用氣缸有彈簧，閥靠彈簧來實現復位。其氣源通過空氣過濾減壓閥對氣體進行清潔過濾和減壓，得到符合氣動執行器要求的氣體。電磁閥是該閥的重要組成部分，常用的有兩位三通和兩位五通兩種類型，一般采用220VDC或24VDC供電，而限位開關(閥位回訊器)是自控系統中檢測閥門狀態的一種現場儀表，用以將球閥的開啟或關閉位置以開關量(觸電)的信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序，也可以作為自控系統中重要閥門聯鎖保護及遠程報警指示之用。

氣動切斷球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	連接體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	球體	A105+ENP	A182 F304	A182 F304L	A182 F316	A182 F316L
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	閥桿	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
6	固定軸	A182 F6a	A182 F304	A182 F304L	A182 F316	A182 F316L
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	填料壓蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
9	螺柱	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
10	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

氣動切斷球閥技術規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
高壓液體密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	GB/T 12221、API 6D、ASME B16.10
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 9092、GB/T 26480、API 6D、API 598
可配附件	行程限位開關、電磁閥、空氣過濾減壓器、保位閥、閥位傳送器、手輪機構等
氣源壓力	0.4MPa ～ 0.7MPa

氣動切斷球閥外型尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
	10	533	405	362.0	323.8	28.6-1.6	12-25.5
	12	610	485	431.8	381.0	30.2-1.6	12-25.5
	14	686	535	476.3	412.8	33.4-1.6	12-28.5
	16	762	595	539.8	469.9	35.0-1.6	16-28.5
	18	864	635	577.9	533.4	38.1-1.6	16-32
	20	914	700	635.0	584.2	41.3-1.6	20-32
	22	1016	750	692.2	641.4	44.5-1.6	20-35
	24	1067	815	749.3	692.2	46.1-1.6	20-35
表中為ASME B16.5標準Class150法蘭連接固定球球閥尺寸，如需其他規格參數，請來電咨詢！

氣動切斷球閥結構圖

如果你需訂購我廠氣動球閥產品，咨詢價格時煩請注明規格型號，如無法提供，請告知公稱通徑、公稱壓力、閥體和內件材質、介質溫度，氣動執行器類型等，本產品有軟密封和金屬硬密封兩種，如有其他技術要求，請說明。
