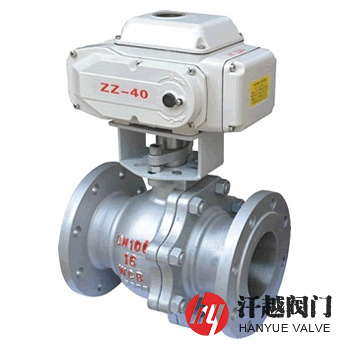

電動法蘭球閥產品概述

電動法蘭球閥由端部連接形式為法蘭的球閥與電動執行機構組成，該閥可以電動遙控控制，也可就地手動操作，帶有行程開關信號燈和就地開度指示，其電裝無須另配伺服放大器，接入電壓為單相220V或三相380V、頻率50Hz/60Hz的電源即可在閥桿上端施加一定的轉矩并傳遞給球體，使它旋轉90度，球體的通孔則與閥體通道中心線重合或垂直，閥門便完成了全開或全關的動作，從而實現對管道內介質的流通或截斷。本產品通常用于遠程切斷或接通管路中的介質，亦可用于流體的流量調節與控制，具有啟閉迅速、結構緊湊，體積小，重量輕，流體阻力小、閥座與端面法蘭距離近，物料滯留少，密封性能好等特點，廣泛應用于石油、石化、化工、冶金、造紙、制藥、環保等行業。

電動法蘭球閥部件材料

序號	部件名稱	材料名稱
1	左閥體	WCB	CF8	CF3	CF8M	CF3M
2	右閥體	WCB	CF8	CF3	CF8M	CF3M
3	球體	A105	304	304L	316	316L
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	閥桿	2Cr13	304	304L	316	316L
6	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	螺柱	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
10	電動裝置	組合件	組合件	組合件	組合件	組合件

電動法蘭球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6	15.0
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	7.04	11.0
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 6D、API 608、ASME B16.34
結構長度	GB/T 12221、API 6D、ASME B16.10
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	JB/T 9092、GB/T 26480、API 6D、API 598
控制方式	開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)
電源電壓	單相220 VAC、三相380 VAC、遠程24 VDC (50Hz)

電動法蘭球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格參數，請來電咨詢！

電動法蘭球閥結構圖

如果你需訂購我廠電動球閥產品，咨詢時煩請注明規格型號，如無法提供，請告知公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式等。本產品電動執行器可選用普通開關型、調節型、隔爆型等。
