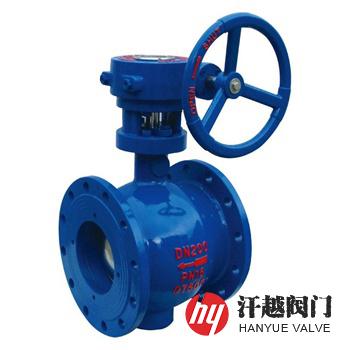

雙偏心半球閥產品概述

雙偏心半球閥主要由閥體、半球體、閥桿、閥座、壓圈及密封件和驅動機構等組成，其半球體的回轉中心與球面中心，在平行于閥桿軸線與閥體中心線構成的平面方向上存在偏心。該閥閥座由壓圈安裝在閥體上，在閥座與壓圈之間設有彈性密封墊，在閥門啟閉過程中閥座可以浮動，使閥芯與閥座之間具有摩擦力小，磨損小，使用時間長等優點。本產品適用于高溫、磨損性介質工況的控制。

雙偏心半球閥的半球體采用雙偏心設計，其結構原理是半球體中線與閥桿中線偏置尺寸a，與閥座中線偏置尺寸b，全開時球體與閥座完全脫開，并有一定的間隙，回轉半徑分為長半徑和短半徑，在長半徑轉動軌跡的切線會與閥座密封面形成一個θ角，在閥門啟閉時，半球相對閥座面有一個漸出脫離和漸入擠壓的作用，從而降低了啟閉時閥座與半球之間的機械磨損和擦傷，提高了使用時間。

雙偏心半球閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF3	CF8M	CF3M
2	半球體	QT450	WCB	CF8	CF3	CF8M	CF3M
3	閥桿	2Cr13	2Cr13	304	304L	316	316L
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	壓圈	QT450	WCB	CF8	CF3	CF8M	CF3M
6	填料壓板	WCB	WCB	CF8	CF8	CF8	CF8
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	下端蓋	QT450	WCB	CF8	CF3	CF8M	CF3M
9	螺柱	35	35	304	304	316	316
10	螺母	45	45	304	304	316	316

雙偏心半球閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	CJ/T 283、GB/T 26146、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	CJ/T 283、GB/T 26146、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598

雙偏心半球閥主要尺寸

公稱壓力 PN	公稱尺寸 DN	結構長度/mm		公稱壓力 PN	公稱尺寸 DN	結構長度/mm
公稱壓力 PN	公稱尺寸 DN	L1	L2	公稱壓力 PN	公稱尺寸 DN	L1	L2
16	40	124	124	16	350	366	430
	50	124	178		400	381	530
	65	145	190		450	430	580
	80	165	203		500	502	630
	100	194	229		600	570	800
	125	213	254		700	660	900
	150	229	267		800	762	1000
	200	243	292		900	864	1100
	250	297	330		1000	978	1200
	300	338	356		1200	1075	1300
表中L1和L2分別為短、長系列的結構長度，其中未列出的其他規格參數，請咨詢汗越閥門技術部！

雙偏心半球閥結構圖

如果你需訂購我廠偏心半球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材料、使用介質、工作溫度、驅動方式（手柄、蝸輪傳動、氣動、電動或液動）等。
