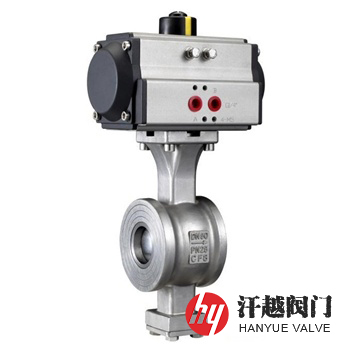

氣動對夾V型球閥產品概述

VQ677H、VQ677Y氣動對夾V型球閥由對夾式連接V型球閥與GT、AT或AW等氣動執行機構組合而成。其與二位五通電磁閥及控制附件配套使用，可實現開關控制，再裝配上定位器，就能調節閥門開度，達到比例調節。該閥適用于空氣、水、油品、蒸汽、顆粒狀介質控制，由于球體和閥座之間是無間隙回轉，所以本產品具有很大的剪切力及自潔性能，尤其適合含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀流體控制。

VQ677H、VQ677Y氣動對夾V型球閥氣動執行機構分單作用和雙作用二種，其氣缸正、反作用方式變換較為方便，只需將球體初始位置旋轉90度，即能實現作用方式的轉換。本產品特適用于環境惡劣，不適合人工手動操作的工況場合，因而被廣泛用于石油、化工、化纖、造紙等行業自控系統。

氣動對夾V型球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥桿	2Cr13	304	304L	316	316L
3	球體	WCB	CF8	CF3	CF8M	CF3M
4	閥座	304+HF	304+HF	304L+HF	316+HF	316L+HF
5	彈簧	17-7PH	17-7PH	17-7PH	17-7PH	17-7PH
6	壓圈	WCB	CF8	CF3	CF8M	CF3M
7	下端蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
9	填料	GRAPHITE	PTFE	PTFE	PTFE	PTFE
10	氣動裝置	組合件	組合件	組合件	組合件	組合件

氣動對夾V型球閥技術規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓液體密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	JB/T 13517、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	JB/T 13517、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598
氣源壓力	0.4MPa ～ 0.7MPa
可配附件	調節型：電氣閥門定位器、空氣過濾減壓器、手輪機構等
可配附件	開關型：電磁閥、限位開關、空氣過濾減壓器、手輪機構

氣動對夾V型球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	L1	H1	D	Dc
10 ~ 16	25	50	25	81	68	38
	32	60	25	86	76	45
	40	60	25	90	84	50
	50	75	32	93	100	62
	65	100	45	108	118	73
	80	100	45	123	132	90
	100	115	50	138	158	115
	125	129	55	148	184	134
	150	160	65	170	216	164
	200	200	80	200	268	206
	250	240	92	240	326	260

氣動對夾V型球閥結構圖

如果你需訂購我廠V型球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱尺寸、公稱壓力、閥體和內件材質、使用介質、工作溫度范圍，氣動執行器類型，是否帶三聯件等。
