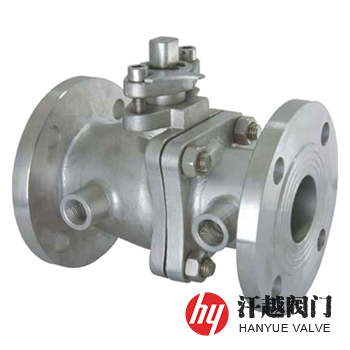

BQ41F保溫球閥產品概述

　　BQ41F保溫球閥是一種在一體式或二片式鋼制球閥的殼體外焊裝一層金屬夾套，用于注入蒸汽或熱油等流體，以對閥體進行流動加熱的閥門，其中二片式的公稱通徑與管徑是一致的，介質呈直線流動，阻力小，同時又能有效降低閥內流體的熱量流失，即使外界溫度低于介質熔點以下，其仍操作靈活，保證輸送管道能啟能閉，此優點是一般球閥所沒有的，此外，該閥還可根據用戶需要在夾套中流通冷卻水、冷氣等，使整個閥腔內保持常溫或降溫，以達到所需要的溫度，防止介質結焦或燒焦。本產品夾套外側設置有保溫加熱流體入口和出口，并分別設在閥體的不同側，連接形式采用法蘭或螺紋等，除非訂貨合同另有規定，其保溫夾套的設計壓力通常為1.0MPa，工作溫度為250℃。

BQ41F保溫球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	保溫夾套	20#	304	304	304	304
3	左閥體	WCB	CF8	CF3	CF8M	CF3M
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	球體	2Cr13	304	304L	316	316L
6	閥桿	2Cr13	304	304L	316	316L
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
9	彈簧	17-7PH	17-7PH	17-7PH	17-7PH	17-7PH
10	螺栓	35CrMoA	304	304L	316	316L
11	螺母	35CrMoA	304	304L	316	316L

BQ41F保溫球閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.4
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.6
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	7.04
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 13458、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	JB/T 13458、GB/T 12221、ASME B16.10
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598

BQ41F保溫球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥尺寸，如需其他規格參數，請咨詢汗越閥門技術部！

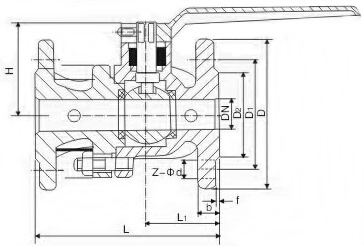

BQ41F保溫球閥結構圖

BQ41F保溫球閥

如果你需訂購我廠保溫球閥產品，咨詢時煩請注明結構形式、公稱尺寸、公稱壓力、閥體和內件材質、使用介質、工作溫度、驅動方式(手動、氣動、電動及液動等)、法蘭標準及密封面型式等。
