夾套保溫球閥產品概述

　　夾套保溫球閥是在浮動球或固定球球閥的殼體外表面上焊裝一層保溫夾套，用于注入蒸汽、導熱油或其它保溫、保冷流體，確保閥內介質能夠正常工作。該產品具有良好的保溫保冷特性，且閥門的通徑與管徑一致，同時又能有效降低管路中介質熱量損失。本產品可采用整體式或二片式結構形式，廣泛適用于化工、石油、制藥、冶金等行業的管路系統中。

　　夾套保溫球閥采用蒸氣或熱油等流體在夾套中流動進行加熱，故即使外界溫度降到零度以下甚至很低，該閥仍操作靈活，保證介質輸送管道啟閉正常，此優點是一般普通閥所沒有的，本產品是重油輸送管道較好的控制閥門。

夾套保溫球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	端蓋	WCB	CF8	CF3	CF8M	CF3M
3	球體	2Cr13	304	304L	316	316L
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	閥桿	2Cr13	304	304L	316	316L
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
9	保溫夾套	Q235B	304	304	304	304
10	螺栓	35CrMoA	304	304	316	316
11	螺母	30CrMoA	304	304	316	316

夾套保溫球閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.4
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.6
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	7.04
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 13458-2018 保溫夾套閥門
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406
結構長度	JB/T 13458-2018 保溫夾套閥門
壓力試驗	GB/T 13927-2008 工業閥門壓力試驗

夾套保溫球閥主要尺寸

公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	連接端規格 A×B(mm)	外形尺寸		保溫加熱流體的入口及出口
公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	連接端規格 A×B(mm)	L	L1	螺紋連接	法蘭連接
1.6 ~ 2.5	15	15×32	108	45	G ?	DN15
	15	15×40	108	45	G ?	DN15
	20	20×40	117	55	G ?	DN15
	25	25×50	127	65	G ?	DN15
	32	32×50	140	78	G ?	DN15
	40	40×65	165	85	G ?	DN15
	40	40×80	165	85	G ?	DN15
	50	50×80	178	100	G ?	DN15
	65	65×100	203	120	G ?	DN20
	80	80×125	229	135	G ?	DN20
	100	100×150	254	155	G ?	DN20
	125	125×200	267	185	G ?	DN20
	150	150×200	292	210	G ?	DN20
	150	150×250	292	210	G ?	DN20
	200	200×250	330	265	G ?	DN25
	200	200×300	330	265	G ?	DN25
表中為一體式浮動球閥結構尺寸，其中A為閥門的公稱尺寸，B為連接端法蘭的公稱尺寸。

夾套保溫球閥結構圖

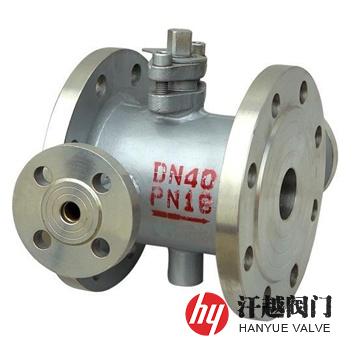

夾套保溫球閥

如果你需訂購我廠保溫球閥產品，訂貨合同中請注明結構型式、公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度，本產品夾套加熱流體接口可提供螺紋和法蘭兩種連接形式，如無說明，默認為螺紋連接。
