全焊接球閥閥體結構設計

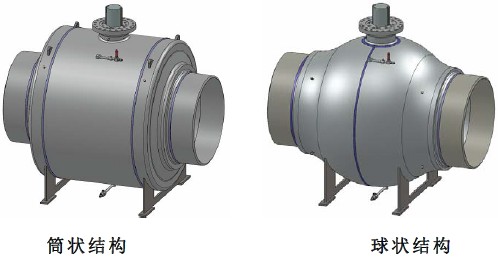

全焊接球閥閥體設計有筒狀結構和球狀結構，筒狀結構是雙焊縫，焊接過程熱量輸入大，殘余應力復雜，軸向和徑向變形大。閥體重量重，運輸困難，成本高，市場竟?fàn)帥](méi)有優勢。

全焊接球閥球狀結構一般采用是四條焊縫或一條焊縫焊接而成，為上下閥桿支撐結構或樞軸支撐式結構兩種。由于熱鍛壓工藝技術的進步，閥體可采用兩個球狀組合焊接而成，即閥體中間單焊縫焊接，焊接輸入線能量小，降低了軸向和徑向變形。閥體重量輕（比筒狀結構輕1/3），起吊方便，成本低，市場竟?fàn)幱忻黠@優勢。
