大口徑全焊接球閥材料選用介紹

大口徑全焊接球閥閥體、球體、閥座為A350 LF2材料，過渡段材料為ASTM A350 LF6 Class2。為保證閥體/過渡段與袖管之間的可焊性，與袖管連接處過渡段的材料的屈服強度不低于415MPa，與過渡段連接處的閥體材料的屈服強度不低于320MPa。

1. 全焊接球閥閥體采用模鑄鋼錠鍛造成型，閥體、球體和閥座應采用III級鍛鋼，墩粗鍛造比不小于3，拔長鍛造比為3～6，實際晶粒度不小于6級，非金屬夾雜物不大于2級。

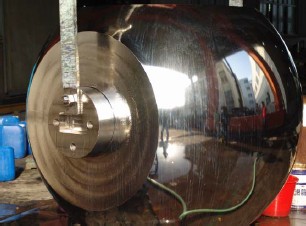

2. 全焊接球閥球體、閥座組件、閥桿及相關(guān)內(nèi)件表面應化學鍍鎳，涂層厚度不小于75μm，涂層硬度為HV650-800。

3. 球閥閥桿的材料應為AISI 4140。

4. 閥座預緊彈簧應采用INCONEL X-750材料。

5. 全焊接球閥閥體、閥桿力學性能及化學成分分析應本體取樣，取樣方法按A370要求執(zhí)行。

6. 材料應進行抗硫化氫性能處理，符合NACE MR 01-75技術(shù)規(guī)范要求。
