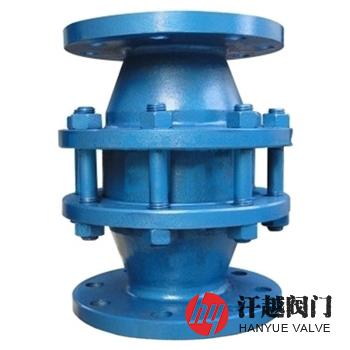

防爆轟型阻火器產品概述

　　GZB防爆轟型阻火器是一種由上下兩個外殼、阻火芯及附件等構成，用于阻止聲速和超聲速傳播火焰通過和向外蔓延的石油氣體管道阻火器，其外殼由碳鋼、不銹鋼、鋁合金或其他材料鑄造或焊制而成，并有足夠的強度以防微爆產生的沖擊壓力，兩個外殼中間設置阻火芯，其中芯件是用薄不銹鋼波紋帶與平帶共同卷制成盤狀，而且表面壓有一個十字結構的支架借以增強芯件的牢固性，避免被點燃的介質所產生的沖擊波沖散。本產品能阻止以激波壓縮方式，相對于前方介質以超音速傳播的燃燒反應形式的爆轟現象。

　　GZB防爆轟型阻火器能夠?qū)⒒鹧嫦绲闹饕獧C(jī)理是器壁效應，根據連鎖反應理論，可燃混合氣的燃燒并不是兩種分子直接碰撞發生化學反應的結果，而是極少數氣體分子受到外來能量的激發，離解為活化分子自由基，自由基與其它分子相撞，生成新的產物，從而形成一系列的連鎖反應。當燃燒的可燃?xì)馔ㄟ^阻火元件的狹窄通道時，自由基與通道壁的碰撞幾率增大，參加反應的自由基減少。當阻火器的通道窄到一定程度時，自由基與通道壁的碰撞占主導地位，由于自由基數量急劇減少，從而扼制火焰向未燃?xì)怏w傳播。

防爆轟型阻火器部件材料

序號	部件名稱	材料名稱
1	上外殼	WCB	CF8	CF3	CF8M	CF3M
2	下外殼	WCB	CF8	CF3	CF8M	CF3M
3	阻火芯	304	304	304L	316	316L
4	密封件	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	雙頭螺栓	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
6	螺母	30CrMo	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

防爆轟型阻火器性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓液密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 13347-2010 石油氣體管道阻火器
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13347-2010 石油氣體管道阻火器
工作溫度	-20℃ ~ 150℃

防爆轟型阻火器安裝尺寸

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	尺寸				距火源安裝距離 L0(m)
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	K	D	R	距火源安裝距離 L0(m)
1.6	25	180	130	115	85	≥1.5
	50	220	185	165	125	≥4.0
	80	260	235	200	160	≥8.0
	100	280	260	220	180	≥10.0
	150	340	315	285	240	≥10.0
	200	380	370	340	295	≥10.0
	250	400	435	405	355	≥10.0
	300	430	485	460	410	≥10.0
注：以上為HG/T 20592-2009標準PN16整體鋼制管法蘭尺寸。

防爆轟型阻火器結構圖

如果你需訂購我廠阻火器系列產品，咨詢時煩請說明公稱通徑、公稱壓力、外殼和阻火芯材料、使用溫度、法蘭執行標準及法蘭密封面形式等。由于本產品適用介質和場合不同，其結構尺寸變化大，一般情況根據用戶提供的有關技術數據，先由我們工程師設計圖紙，再由用戶確認，故以上外形尺寸僅供參考。
