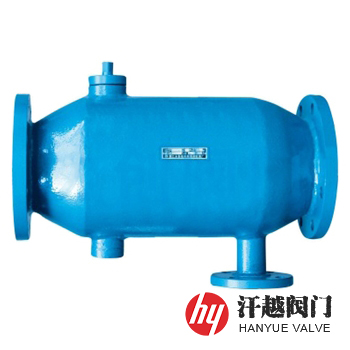

直通反沖洗過濾器產品介紹

　　ZPG-I直通反沖洗過濾器是一種適用于水管道中濾除水中所含的固體顆粒，以凈化水質和滿足流量需求的直通式自動排污過濾器。其正常運行時，閥板為開啟狀，排污口關閉，水流從進水口進入濾網，并經濾孔過濾后由出水口流出，當濾網內攔截的雜質較多時應進行反沖洗處理，此時，關閉閥板，打開排污口，水流從進水口進入濾網后不得不由閥板前的過濾孔流向筒體，進入筒體的水流再由閥板后的過濾孔反沖洗濾網，并由排污口排出。本產品利用水流反向通過濾網的沖力將污物沖下，無需拆卸過濾器，就能在線對濾網進行反沖洗和排放污物，節省人力和物力。

　　ZPG-I直通反沖洗過濾器適合安裝在進水管道的各類配置閥的前端，并應在它的排污口處安裝一個球閥或者蝶閥作為排污閥，在管路正常運行時，水從左邊向右邊流動，工作一段時間后排污口處有少量的小砂粒等雜質，這時管路正常通水，可以開啟排污閥，進行少量的排放污物，當濾網上糊上大量的纖維物而影響管路的流量時，就需要清洗濾網，這時關閉閥板，開啟排污閥，依靠進入筒體的水流反向通過濾網的沖力，沖洗濾網幾分鐘后，開啟閥板，關閉排污閥，使其復原到初始狀態。本產品具有管路在正常工作過程中可排污、免拆洗、結構簡單、使用方便等特點。

直通反沖洗過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	304	304L	316	316L
2	異徑管	Q235B	20#	304	304L	316	316L
3	法蘭	Q235B	Q235B	304	304L	316	316L
4	密封件	NBR、EPDM、PTFE、GRAPHITE
5	濾網	304	304	304	304L	316	316L
6	閥板	WCB	WCB	CF8	CF3	CF8M	CF3M
7	排污口	Q235B	Q235B	304	304L	316	316L

直通反沖洗過濾器性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0	5.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0	7.5
高壓液密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	JB/T 7538-2016、HG/T 21637-2021、SH/T 3411-2017
連接法蘭	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、ASME B16.5等
檢驗試驗	JB/T 7538-2016、HG/T 21637-2021、SH/T 3411-2017
過濾精度	0.02mm ~ 16.0mm

直通反沖洗過濾器外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸(mm)					排污口 DN
公稱壓力 PN	公稱通徑 DN	L	A	B	C	D	排污口 DN
2.5 ~ 25 (Class150)20	40	245	160	70	90	—	15
	50	255	170	80	100	—	20
	65	270	180	86	120	—	25
	80	320	217	110	140	—	32
	100	350	245	128	180	—	40
	125	438	291	162	200	—	50
	150	525	335	189	230	—	65
	200	700	455	220	280	—	80
	250	875	585	255	330	—	100
	300	1050	698	294	380	—	125
	350	1200	785	331	450	—	150
	400	1400	940	378	480	—	150
	450	1550	1035	716	500	—	150
	500	1700	1140	780	580	—	200
	600	2000	1315	830	650	—	200
	700	2280	1580	915	700	—	200
	800	2500	1720	965	820	—	200
	900	2800	2000	1065	880	—	250
	1000	3120	2270	1115	920	—	250
	1100	3450	2570	1215	960	—	250
	1200	3700	2780	1275	1040	—	250
	1500	4470	3420	1510	1400	—	250

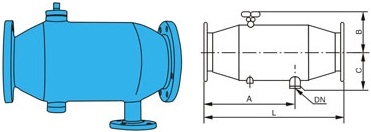

直通反沖洗過濾器結構圖

如果你需訂購我廠自清洗過濾器產品，咨詢時煩請提供進出口通徑、公稱壓力、殼體和濾網材質及過濾精度等，本過濾設備可以根據用戶不同需求，提供不同配置，以上提供的為常規數據，如需更高工作壓力，更大規格外形尺寸，請聯系我廠技術部！
