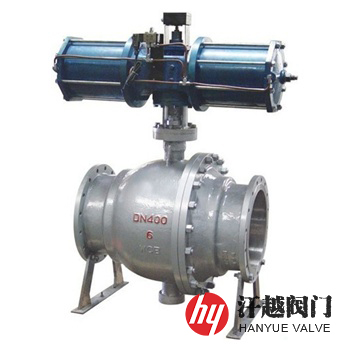

氣動卸灰球閥產品概述

氣動卸灰球閥利用有壓氣體作為動力源推動氣缸腔內活塞的移動來帶動輸出軸轉動，從而驅動閥桿帶動球體作90°旋轉運動，以實現對高爐噴煤系統管路中介質的流通或截斷，其采用固定球單閥座結構，只在閥的入口端設置一個浮動閥座，并背對介質流，流體無法直接沖刷密封面，從而減少對密封面的磨損，延長了使用時間，而在出口端則沒有設置閥座，并在該處設計成流線型，可以使物料通過順暢，不會形成堆積而卡阻啟閉件運行。該閥球體表面可根據不同的工作場合，采用鍍鉻、氮化、噴涂硬質合金等硬化工藝處理，以提高其耐磨性能，從而能很好地耐受煤粉的沖刷。本產品氣動執行器有單、雙作用兩種，其中單作用在電路氣路切斷或故障時，閥能自動關閉或打開。

氣動卸灰球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	端蓋	WCB	CF8	CF3	CF8M	CF3M
3	上閥桿	2Cr13	304	304L	316	316L
4	固定軸	2Cr13	304	304L	316	316L
5	球體	A105	304	304L	316	316L
6	閥座	RPTFE、PTFE、TEFLON、CF、PPL、PEEK、A105+HCR、SS+HF
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
9	螺柱	35CrMo	304	304L	316	316L
10	螺母	35CrMo	304	304L	316	316L
11	氣動裝置	組合件	組合件	組合件	組合件	組合件

氣動卸灰球閥技術參數

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75
高壓密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75
低壓密封試驗壓力(MPa)	0.275	0.6	0.6	0.6	0.6
設計制造	GB/T12237-2021 石油、石化及相關工業用的鋼制球閥
結構長度	GB/T12221-2005 金屬閥門結構長度
法蘭尺寸	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009等
檢驗試驗	GB/T 26480-2011 閥門的檢驗與試驗
可配附件	行程限位開關、電磁閥、空氣過濾減壓閥、手輪操作機構等
氣源壓力	0.4MPa ～ 0.7MPa

氣動卸灰球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
2.5 ~ 6	150	400	265	225	202	18-3	8-18
	200	500	320	280	258	20-3	8-18
	250	600	375	335	312	22-3	12-18
	300	700	440	395	365	22-4	12-22
	350	800	490	445	415	22-4	12-22
	400	900	540	495	465	22-4	16-22
	450	1000	595	550	520	22-4	16-22
	500	1000	645	600	570	24-4	20-22
	600	1067	755	705	670	30-5	20-26
	700	1200	860	810	775	30-5	24-26
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

氣動卸灰球閥結構圖

氣動卸灰球閥

如果你需訂購我廠卸灰球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、法蘭執行標準、氣動執行器類型，是否配帶三聯件等。
