135度Y型三通球閥產品概述

135度Y型三通球閥殼體具有一個入口和兩個出口，并采用三面閥座、四密封結構設計，其流道形式為Y型。該閥不但能實現對Y形管路介質流向的切換，也能使相互成135°角的兩個流體通道接通或切斷。本產品外型美觀，結構緊湊合理，密封性能好，特適用于PVC粉狀、片狀、顆粒狀物料流向切換，也適于密封要求較嚴格的工況場合。

135度Y型三通球閥的流道形式為135度切換，流道平坦，流體阻力小，流通能力強，不會使介質停留在流道內部，使各管道能夠得到很順暢的切換。該閥球體與閥座密封根據不同工況，可分別采用軟密封、噴焊鎳基合金、超音速涂鎢鈷合金及其他硬化材料等。本產品適用于各種苛刻工況，軟密封適用溫度280℃以下，硬密封600℃以上。

135度Y型三通球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	閥蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	帶柄球體	A351 CF8	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
5	連接體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺柱	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
8	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

135度Y型三通球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或按訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5
檢驗試驗	GB/T 26480、JB/T 9092、API 598

135度Y型三通球閥主要尺寸

公稱壓力 PN	公稱尺寸 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱尺寸 DN	L	D	K	R	C-f	n-d
16 ~ 25 20 (Class150)	50	340	165	125	102	18-2	4-?18
	65	400	185	145	122	18-2	8-?18
	80	410	200	160	138	20-2	8-?18
	100	460	220	180	158	20-2	8-?18
	125	560	250	210	188	22-2	8-?18
	150	660	285	240	212	22-2	8-?22
	200	800	340	295	268	24-2	12-?22
	250	1030	405	355	320	26-2	12-?26
	300	1140	460	410	378	28-2	12-?26
	350	1257	520	470	428	30-2	16-?26
表中為部分HG/T 20592-2009標準PN16法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

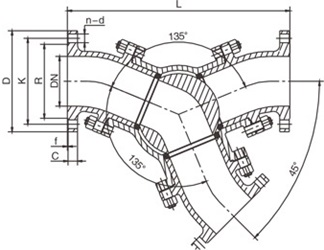

135度Y型三通球閥結構圖

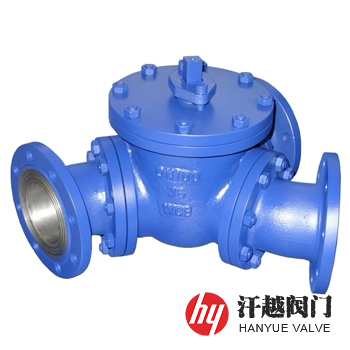

135度Y型三通球閥

如果你需訂購我廠三通球閥產品，咨詢時煩請說明結構形式、公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、執行器機構類型、法蘭標準及密封面形式等。本產品可采用手動、蝸輪、氣動、電動、液動、電液聯動或其他驅動方式。
