呼吸閥選型技巧和性能說明

目前石油化工企業常用的呼吸閥可分為三種基本類型，即：重力式呼吸閥、彈簧式呼吸閥和先導式呼吸閥。

1、重力式呼吸閥具有結構簡單、維修方便、密封可靠等特點，其設定壓力范圍為+2mbarg～+69mbarg，-2mbarg～-43mbarg。

2、彈簧式呼吸閥較重力式呼吸閥設定壓力較高，其設定壓力范圍為+69mbarg～+1.034barg,-43mbarg～480barg。

3、先導式呼吸閥由主閥和導閥組成，兩閥先后動作。聯合完成呼氣或吸氣的動作。導閥一旦打開，主閥就完全打開；導閥一旦關閉，主閥就迅速關閉。因此閥門能夠在低于設定壓力10%時保持密封，在高于設定壓力10%時達到全排量。先導式呼吸閥設定壓力范圍為+5mbarg～+1.034barg，-2mbarg～-43mbarg。

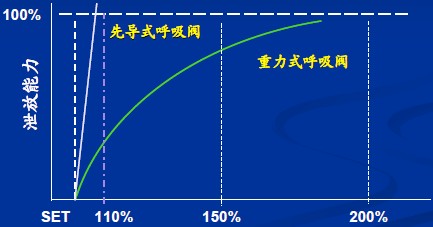

普通重力式呼吸閥與先導式呼吸閥的比較

儲罐上配套使用的氮封閥和阻火器，氮封閥主要用于調節儲罐氮封氣體壓力；阻火器的功能是阻止火焰在氣體管道系統內的傳播以保護儲存有易燃性介質的低壓儲罐，它通常與呼吸閥配合使用，以提高儲罐的防火性能和安全性能。

呼吸閥的閥體材質可根據不同的工況條件選擇鋁合金、碳鋼或不銹鋼，內件材質均為不銹鋼；先導式呼吸閥的膜片可依據不同的工況條件選擇丁腈橡膠、氟橡膠或三元乙丙膠等。

工作介質中含有顆粒物質的工況，由于顆粒物質容易阻塞閥桿與導向套之間的縫隙，從而影響閥桿運動，直至閥桿卡死，呼吸閥失效。通過普通呼吸閥的內部結構進行改進。減少顆粒物對閥體內部的影響。

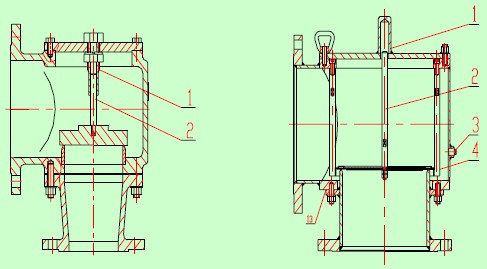

用于PTA裝置上的呼吸閥，就因為工作介質中含有顆粒，因此需要選用這種改進的呼吸閥。下為普通呼吸閥與PTA呼吸閥的結構對比。

普通呼吸閥與PTA呼吸閥的結構對比
